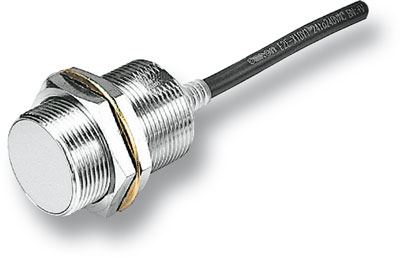

ИНДУКТИВНЫЙ ДАТЧИК OMRON E2E

Семейство маслостойких индуктивных датчиков

Стандартные датчики семейства E2E обладают подтвержденной испытаниями устойчивостью к маслам, наиболее часто применяемым в автомобильной промышленности, что гарантирует надежность и длительный срок службы датчиков при их использовании на автомобильных сборочных конвейерах.


ОСОБЕННОСТИ:
Предусмотрены модели, рассчитанные на напряжение питания постоянного тока, с трехпроводной и двухпроводной схемой подключения
Стандартные размеры M8, M12, M18 и M30
Неизменно высокий уровень качества благодаря специальному технологическому процессу производства
IP67g (водонепроницаемость и маслостойкость)
Широкая область применения благодаря модульной концепции

ИНДУКТИВНЫЙ ДАТЧИК OMRON E2E
Маслостойкие, DC 2-х проводные, модели с кабелем

Appearance

Sensing distance

Model

NO

NC

M8

2 mm

E2E-X2D1-U

E2E-X2D2-U

M12

3 mm

E2E-X3D1-U

E2E-X3D2-U

M18

7 mm

E2E-X7D1-U

E2E-X7D2-U

M30

10 mm

E2E-X10D1-U

E2E-X10D2-U


Higher Oil Resistance, DC 2-Wire, M12 Smartclick Pre-wired Models

Appearance

Sensing distance

Model

NO

NC

M8

2 mm

E2E-X2D1-M1TGJ-U

E2E-X2D2-M1TGJ-U

M12

3 mm

E2E-X3D1-M1TGJ-U

E2E-X3D2-M1TGJ-U

M18

7 mm

E2E-X7D1-M1TGJ-U

E2E-X7D2-M1TGJ-U

M30

10 mm

E2E-X10D1-M1TGJ-U

E2E-X10D2-M1TGJ-U


DC 2-Wire, Pre-wired Models (Models with self-diagnostic function are 3-wire.)

Self-diagnostic
output

Appearance

Sensing distance

Model

NO

NC

Yes

M12

3 mm

E2E-X3D1S *1

---

M18

7 mm

E2E-X7D1S *1

---

M30

10 mm

E2E-X10D1S *1

---

M12

8 mm

E2E-X8MD1S *1

---

M18

14 mm

E2E-X14MD1S *1

---

M30

20 mm

E2E-X20MD1S *1

---

None

M8

2 mm

E2E-X2D1-N *2 *3

E2E-X2D2-N *3

M12

3 mm

E2E-X3D1-N *1 *2 *3

E2E-X3D2-N *3

M18

7 mm

E2E-X7D1-N *1 *2 *3

E2E-X7D2-N *3

M30

10 mm

E2E-X10D1-N *1 *2 *3

E2E-X10D2-N

M8

4 mm

E2E-X4MD1 *2 *3

E2E-X4MD2

M12

8 mm

E2E-X8MD1 *1 *2 *3

E2E-X8MD2

M18

14 mm

E2E-X14MD1 *1 *2 *3

E2E-X14MD2

M30

20 mm

E2E-X20MD1 *1 *2 *3

E2E-X20MD2


DC 2-Wire, Connector Models (Models with self-diagnostic function are 3-wire.)

Con-
nector

Self-
diag-
nostic
output

Appearance

Sensing
distance

Model

NO

Applicable
connector
code *2

NC

Applicable
connector
code *2

M12

Yes

M12

3 mm

E2E-X3D1S-M1

D

---

---

M18

7 mm

E2E-X7D1S-M1

D

---

---

M30

10 mm

E2E-X10D1S-M1

D

---

---

M12

8 mm

E2E-X8MD1S-M1

D

---

---

M18

14 mm

E2E-X14MD1S-M1

D

---

---

M30

20 mm

E2E-X20MD1S-M1

D

---

---

None

M8

2 mm

E2E-X2D1-M1G

A

E2E-X2D2-M1G

D

M12

3 mm

E2E-X3D1-M1G *1

A

E2E-X3D2-M1G

D

M18

7 mm

E2E-X7D1-M1G *1

A

E2E-X7D2-M1G

D

M30

10 mm

E2E-X10D1-M1G *1

A

E2E-X10D2-M1G

D

M8

4 mm

E2E-X4MD1-M1G

A

E2E-X4MD2-M1G

D

M12

8 mm

E2E-X8MD1-M1G *1

A

E2E-X8MD2-M1G

D

M18

14 mm

E2E-X14MD1-M1G *1

A

E2E-X14MD2-M1G

D

M30

20 mm

E2E-X20MD1-M1G *1

A

E2E-X20MD2-M1G

D

M8

M8

2 mm

E2E-X2D1-M3G

G

E2E-X2D2-M3G

G

4 mm

E2E-X4MD1-M3G

G

E2E-X4MD2-M3G

G


DC 2-Wire, Pre-wired Connector Models

Appearance

Sensing
distance

Operate
Mode

Model

Polarity: Yes

Applicable
connector
code *

Polarity: None

Applicable
connector
code *

M12

3 mm

NO

E2E-X3D1-M1GJ

A

E2E-X3D1-M1J-T

B

M18

7 mm

E2E-X7D1-M1GJ

A

E2E-X7D1-M1J-T

B

M30

10 mm

E2E-X10D1-M1GJ

A

E2E-X10D1-M1J-T

B

M12

8 mm

E2E-X8MD1-M1GJ

A

---

---

M18

14 mm

E2E-X14MD1-M1GJ

A

---

---

M30

20 mm

E2E-X20MD1-M1GJ

A

---

---


Models with conventional connector pin assignments are available as well.

Appearance

Model

NO

Applicable connector
code *

NC

Applicable connector
code *

M8

E2E-X2D1-M1

C

E2E-X2D2-M1

D

M12

E2E-X3D1-M1

C

E2E-X3D2-M1

D

M18

E2E-X7D1-M1

C

E2E-X7D2-M1

D

M30

E2E-X10D1-M1

C

E2E-X10D2-M1

D

M8

E2E-X4MD1-M1

C

E2E-X4MD2-M1

D

M12

E2E-X8MD1-M1

C

E2E-X8MD2-M1

D

M18

E2E-X14MD1-M1

C

E2E-X14MD2-M1

D

M30

E2E-X20MD1-M1

C

E2E-X20MD2-M1

D


DC 3-Wire, Pre-Wired Models

Appearance

Sensing distance

Model

Output configuration: NPN NO

Output configuration: PNP NO

3 dia.

0.6 mm

E2E-CR6C1

E2E-CR6B1

4 dia.

0.8 mm

E2E-CR8C1 *1 *2

E2E-CR8B1 *2

M5

1 mm

E2E-X1C1 *1 *2

E2E-X1B1 *2

5.4 dia.

1 mm

E2E-C1C1 *1 *2

E2E-C1B1

M8

1.5 mm

E2E-X1R5E1 *1 *2

E2E-X1R5F1 *1 *2

M12

2 mm

E2E-X2E1 *1 *2 *3 *4

E2E-X2F1 *1 *2 *3

M18

5 mm

E2E-X5E1 *1 *2 *3 *4

E2E-X5F1 *1 *2 *3

M30

10 mm

E2E-X10E1 *1 *2 *3 *4

E2E-X10F1 *2

M8

2 mm

E2E-X2ME1 *2

E2E-X2MF1 *2

M12

5 mm

E2E-X5ME1 *1 *2 *3 *4

E2E-X5MF1 *2

M18

10 mm

E2E-X10ME1 *1 *2 *3 *4

E2E-X10MF1 *2

M30

18 mm

E2E-X18ME1 *1 *2 *3 *4

E2E-X18MF1 *2


DC 3-Wire, Connector Models

Connector

Appearance

Sensing
distance

Model

Applicable connector
code *

Output configuration:
NPN NO

Output configuration:
PNP NO

M12

M8

1.5 mm

E2E-X1R5E1-M1

E2E-X1R5F1-M1

B

M12

2 mm

E2E-X2E1-M1

E2E-X2F1-M1

B

M18

5 mm

E2E-X5E1-M1

E2E-X5F1-M1

B

M30

10 mm

E2E-X10E1-M1

E2E-X10F1-M1

B

M8

2 mm

E2E-X2ME1-M1

E2E-X2MF1-M1

B

M12

5 mm

E2E-X5ME1-M1

E2E-X5MF1-M1

B

M18

10 mm

E2E-X10ME1-M1

E2E-X10MF1-M1

B

M30

18 mm

E2E-X18ME1-M1

E2E-X18MF1-M1

B

M8

M8

1.5 mm

E2E-X1R5E1-M3

E2E-X1R5F1-M3

G

2 mm

E2E-X2ME1-M3

E2E-X2MF1-M3

G


AC 2-Wire, Pre-wired Models

Appearance

Sensing distance

Model

NO

NC

M8

1.5 mm

E2E-X1R5Y1

E2E-X1R5Y2

M12

2 mm

E2E-X2Y1 *1 *2

E2E-X2Y2

M18

5 mm

E2E-X5Y1 *1 *2

E2E-X5Y2

M30

10 mm

E2E-X10Y1 *1 *2

E2E-X10Y2

M8

2 mm

E2E-X2MY1

E2E-X2MY2

M12

5 mm

E2E-X5MY1 *1 *2

E2E-X5MY2

M18

10 mm

E2E-X10MY1 *1

E2E-X10MY2

M30

18 mm

E2E-X18MY1 *1

E2E-X18MY2


AC 2-wire, Connector Models

Connector

Appearance

Sensing
distance

Model

NO

Applicable
connector
code *

NC

Applicable
connector
code *

M12

M12

2 mm

E2E-X2Y1-M1

E

E2E-X2Y2-M1

F

M18

5 mm

E2E-X5Y1-M1

E

E2E-X5Y2-M1

F

M30

10 mm

E2E-X10Y1-M1

E

E2E-X10Y2-M1

F

M12

5 mm

E2E-X5MY1-M1

E

E2E-X5MY2-M1

F

M18

10 mm

E2E-X10MY1-M1

E

E2E-X10MY2-M1

F

M30

18 mm

E2E-X18MY1-M1

E

E2E-X18MY2-M1

F


AC/DC 2-Wire, Pre-wired Models

Appearance

Sensing distance

Operation mode

Model

M12

3 mm

NO

E2E-X3T1

M18

7 mm

E2E-X7T1 *

M30

10 mm

E2E-X10T1


ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON E2E
Технические данные OMRON E2E (English) (1 141 kb)
