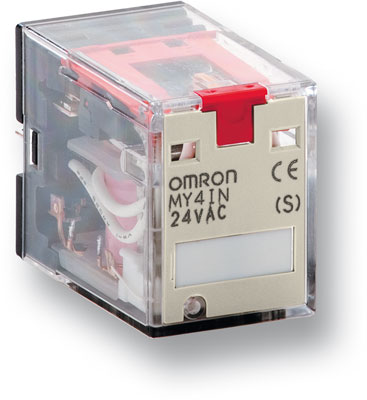

ЭЛЕКТРОМЕХАНИЧЕСКОЕ РЕЛЕ OMRON MY

Универсальное съемное реле, ставшее стандартом

С момента начала производства реле было выпущено более 500 миллионов этих миниатюрных силовых реле. Это действительно универсальное реле стало стандартом, предоставляя пользователю дополнительные возможности, повышенную гибкость и удобство монтажа, наладки и эксплуатации.

ОСОБЕННОСТИ:

Контакты на 10 A (DPDT) и 5 A (4PDT), позолоченные контакты (MY4)

Механическая и светодиодная индикация

Тестовые кнопки - кратковременного действия и блокируемые

Возможность маркировки

Предлагаются следующие варианты: герметичное реле (MYH), реле с механической блокировкой (MY2K) и реле для печатного монтажа

Реле OMRON MY (Стандартная полярность катушки)

Тип	Форма контактов	Встраиваемая в разъем/в разъем под пайку		Без светодиода
Тип	Форма контактов	Стандартная со светодиодом	Со светодиодом и тестовой кнопкой	Без светодиода
Стандартная	DPDT	MY2N	MY2IN	MY2
	4PDT	MY4N	MY4IN	MY4
	4PDT (раздвоенные)	MY4ZN	MY4ZIN	MY4Z
Со встроенным диодом (только для моделей DC)	DPDT	MY2N-D2	MY2IN-D2	-
	4PDT	MY4N-D2	MY4IN-D2	-
	4PDT (раздвоенные)	MY4ZN-D2	MY4ZIN-D2	-
Со встроенным подавителем помех (220/240 VAC, 110/120 VAC only)	DPDT	MY2N-CR	MY2IN-CR	-
	4PDT	MY4N-CR	MY4IN-CR	-
	4PDT (раздвоенные)	MY4ZN-CR	MY4ZIN-CR	-

Реле OMRON MY (Стандартная полярность катушки)

Тип	Форма контактов	Встраиваемая в разъем/в разъем под пайку
Тип	Форма контактов	Со светодиодом	Со светодиодом и тестовой кнопкой
Стандартная (только DC)	DPDT	MY2N1	MY2IN1
Стандартная (только DC)	4PDT	MY4N1	MY4IN1
	4PDT (раздвоенные)	MY4ZN1	MY4ZIN1
Со встроенным диодом (только DC)	DPDT	MY2N1-D2	MY2IN1-D2
	4PDT	MY4N1-D2	MY4IN1-D2
	4PDT (раздвоенные)	MY4ZN1-D2	MY4ZIN1-D2

Колодки для реле ОМРОН MY

Количество полюсов	Модель
2	PYF08A-E, PYF08A-N
4	PYF14A-E, PYF14A-N

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Технические данные OMRON MY (1 896 kb)
