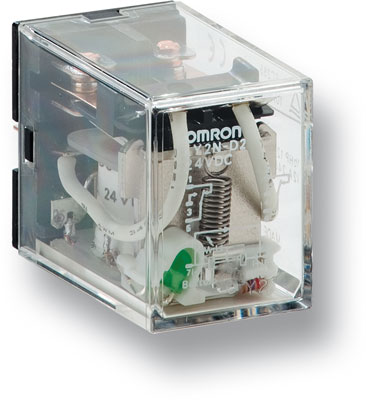

ЭЛЕКТРОМЕХАНИЧЕСКОЕ РЕЛЕ OMRON LY

Миниатюрное силовое реле

Серия LY оснащена устройством гашения дуги и встроенным диодом. Реле серии LY поставляются в исполнениях с одним, двумя, тремя и четырьмя полюсами. Предлагаются модели для монтажа на DIN-рейку с помощью монтажной колодки, для монтажа на печатную плату, а также для фланцевого монтажа.

ОСОБЕННОСТИ:

Контакты SPDT, DPDT, 3PDT и 4PDT

Предлагаются модели для монтажа на DIN-рейку с помощью монтажной колодки, для монтажа на печатную плату, а также для фланцевого монтажа

Номинальный ток нагрузки 10 А

Реле OMRON LY

Type	Contact form	Plug-in/solder terminals	Plug-in/solder terminals with LED indicator	PCB terminals	Upper-mounting plug-in/solder terminals
Type	Contact form
Standard	SPDT	LY1	LY1N	LY1-0	LY1F
	DPDT	LY2	LY2N	LY2-0	LY2F
	DPDT (bifurcated)	LY2Z	LY2ZN	LY2Z-0	LY2ZF
	3PDT	LY3	LY3N	LY3-0	LY3F
	4PDT	LY4	LY4N	LY4-0	LY4F
With built-in diode (DC only)	SPDT	LY1-D	LY1N-D2	-	-
	DPDT	LY2-D	LY2N-D2	-	-
	DPDT (bifurcated)	LY2Z-D	LY2ZN-D2	-	-
	3PDT	LY3-D	-	-	-
	4PDT	LY4-D	LY4N-D2	-	-
With built-in CR (AC only)	SPDT	-	-	-	-
	DPDT	LY2-CR	LY2N-CR	-	-
	DPDT (bifurcated)	LY2Z-CR	LY2ZN-CR	-	-

Аксессуары для реле Омрон LY

Колодки для реле (сокеты)

Poles	Front-connecting Socket	Back-connecting Socket
Poles	DIN track/screw terminals	Plug-in/solder terminals	Wrapping terminals	PCB terminals
1 or 2	PTF08A-E, PTF08A	PT08	PT08QN	PT08-0
3	PTF11A	PT11	PT11QN	PT11-0
4	PTF14A-E, PTF14A	PT14	PT14QN	PT14-0

Mounting Plates for Sockets

Socket model	For 1 Socket	For 10 Sockets	For 12 Sockets	For 18 Sockets
PT08 PT08ON	PYP-1	-	-	PYP-18
PT11 PT11QN	PTP-1-3	-	PTP-12	-
PT14 PT14QN	PTP-1	PTP-10	-	-

Socket-Hold-down Clip Pairings

Relay type	Poles	Front-connecting Sockets		Back-connecting Sockets
Relay type	Poles	Socket model	Clip model	Socket model	Clip model
Standard, bifurcated contacts operation indicator, built-in diode	1, 2	PTF08A-E, PTF08A	PYC-A1	PT08(QN), PT08-0	PYC-P
	3	PTF11A		PT11(QN), PT11-0
	4	PTF14A-E, PTF14A		PT14(QN), PT14-0
CR Circuit	2	PTF08A-E, PTF08A	Y92H-3	PT08(QN), PT08-0	PYC-1

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Технические данные OMRON LY (332 kb)
