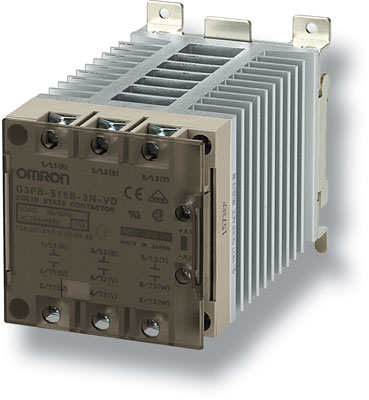

ТВЕРДОТЕЛЬНОЕ РЕЛЕ OMRON G3PB

Твердотельное реле в компактном узком корпусе с радиатором, для управления нагревательными приборами

Компактность конструкции реле G3PB достигается благодаря оптимальной форме радиатора. Семейство G3PB включает модели для монтажа на DIN-рейку и модели для винтового крепления.

ОСОБЕННОСТИ:

Одна или три фазы, выходной ток от 15 до 45 A

Выходное напряжение от 100 до 480 В~

Пригодно для 1-, 2- и 3-фазных нагрузок

Любую модель можно заказать в исполнении с радиатором и без радиатора

Соответствует требованиям маркировки CE, стандартам EN (аттестация VDE), CSA и VDE

Реле OMRON G3PB

Тип развязки	Функция контроля перехода фазы через ноль	Индикатор состояния	Номинальное входное напряжение	Номинальный выходной ток	Модель
Фотосимистор	Да	Да (желтый)	12 ... 24 В=	15 A, 200 ... 480 В~	G3PB-515B-VD 12 ... 24 В=
				25 A, 200 ... 480 В~	G3PB-525B-VD 12 ... 24 В=
				35 A, 200 ... 480 В~	G3PB-535B-VD 12 ... 24 В=
				45 A, 200 ... 480 В~	G3PB-545B-VD 12 ... 24 В=

Реле OMRON G3PB

Applicable phase	Number of poles	Zero-cross function	Main circuit voltage	Applicable heater capacity (with Class-1 AC resistive load)	Model
3	3	Yes	100 to 240 VAC	5.1 kW max. (15 A)( )	G3PB-215B-3N-VD
	2			5.1 kW max. (15 A)( )	G3PB-215B-2N-VD
	3			8.6 kW max. (25 A)( )	G3PB-225B-3N-VD
	2			8.6 kW max. (25 A)( )	G3PB-225B-2N-VD
	3			12.1 kW max. (35 A)(35 )	G3PB-235B-3N-VD
	2			12.1 kW max. (35 A)(35 )	G3PB-235B-2N-VD
	3			15.5 kW max. (45 A)( )	G3PB-245B-3N-VD
	2			15.5 kW max. (45 A)( )	G3PB-245B-2N-VD
	3		200 to 480 VAC	12.5 kW max. (15 A)( )	G3PB-515B-3N-VD
	2			12.5 kW max. (15 A)( )	G3PB-515B-2N-VD
	3			20.7 kW max. (25 A)( )	G3PB-525B-3N-VD
	2			20.7 kW max. (25 A)( )	G3PB-525B-2N-VD
	3			29.0 kW max. (35 A)(35 )	G3PB-535B-3N-VD
	2			29.0 kW max. (35 A)(35 )	G3PB-535B-2N-VD
	3			37.4 kW max. (45 A)( )	G3PB-545B-3N-VD
	2			37.4 kW max. (45 A)( )	G3PB-545B-2N-VD

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Технические данные OMRON G3PB (1 164 kb)

Технические данные OMRON G3PB (English) (202 kb)

Технические данные OMRON G3PB (English) (2 027 kb)
