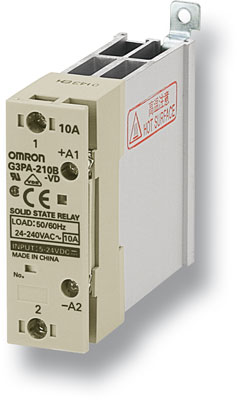

ТВЕРДОТЕЛЬНОЕ РЕЛЕ OMRON G3PA

Сверхтонкие реле с собственным радиатором

Оптимальная конструкция радиатора способствует уменьшению размеров данного реле. Съемные блоки силовых элементов реле G3PA упрощают ремонт и обслуживание. Реле G3PA может монтироваться на DIN-рейку или крепиться винтами на основание.

ОСОБЕННОСТИ:

Выходной ток от 10 до 50 A

Выходное напряжение от 240 до 480 В~

Пригодно для 3-фазных нагрузок

Заменяемые блоки силовых элементов

Любую модель можно заказать в исполнении с радиатором и без радиатора

Реле OMRON G3PA

Модель	Тип развязки	Функция контроля перехода фазы через ноль	Индикатор	Номинальная нагрузка	Номинальное вх. напряжение
G3PA-210B-VD	Phototriac coupler	Yes	Yes	10 A at 24 to 240 VAC	5 to 24 VDC
G3PA-220B-VD				20 A at 24 to 240 VAC
G3PA-240B-VD				40 A at 24 to 240 VAC
G3PA-260B-VD				60 A at 24 to 240 VAC
G3PA-210BL-VD		No		10 A at 24 to 240 VAC
G3PA-220BL-VD				20 A at 24 to 240 VAC
G3PA-240BL-VD				40 A at 24 to 240 VAC
G3PA-260BL-VD				60 A at 24 to 240 VAC
G3PA-210B-VD		Yes		10 A at 24 to 240 VAC	24 VAC
G3PA-220B-VD				20 A at 24 to 240 VAC
G3PA-240B-VD				40 A at 24 to 240 VAC
G3PA-260B-VD				60 A at 24 to 240 VAC
G3PA-420B-VD				20 A at 180 to 400 VAC	12 to 24 VDC
G3PA-430B-VD				30 A at 180 to 400 VAC
G3PA-420B-VD-2				20 A at 200 to 480 VAC
G3PA-430B-VD-2				30 A at 200 to 480 VAC
G3PA-450B-VD-2				50 A at 200 to 480 VAC

Заменяемый силовой элемент реле G3PA

Name	Carry current	Load voltage range	Model	Applicable SSR	VDE certification
Power Device Cartridge	10 A	19 to 264 VAC	G32A-A10-VD DC5-24	G3PA-210B-VD DC5-24	Yes

			G32A-A10L-VD DC5-24	G3PA-210BL-VD DC5-24
			G32A-A10-VD AC24	G3PA-210B-VD AC24
	20 A		G32A-A20-VD DC5-24	G3PA-220B-VD DC5-24
			G32A-A20L-VD DC5-24	G3PA-220BL-VD DC5-24
			G32A-A20-VD AC24	G3PA-220B-VD AC24
	40 A		G32A-A40-VD DC5-24	G3PA-240B-VD DC5-24
			G32A-A40L-VD DC5-24	G3PA-240BL-VD DC5-24
			G32A-A40-VD AC24	G3PA-240B-VD AC24
	60 A		G32A-A60-VD DC5-24	G3PA-260B-VD DC5-24
			G32A-A60L-VD DC5-24	G3PA-260BL-VD DC5-24
			G32A-A60-VD AC24	G3PA-260B-VD AC24
	20 A	150 to 440 VAC	G32A-A420-VD DC12-24	G3PA-420B-VD DC12-24
	30 A	150 to 440 VAC	G32A-A430-VD DC12-24	G3PA-430B-VD DC12-24
	20 A	180 to 528 VAC	G32A-A420-VD-2 DC12-24	G3PA-420B-VD-2 DC12-24
	30 A		G32A-A430-VD-2 DC12-24	G3PA-430B-VD-2 DC12-24
	50 A		G32A-A450-VD-2 DC12-24	G3PA-450B-VD-2 DC12-24

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Технические данные OMRON G3PA (2 032 kb)
