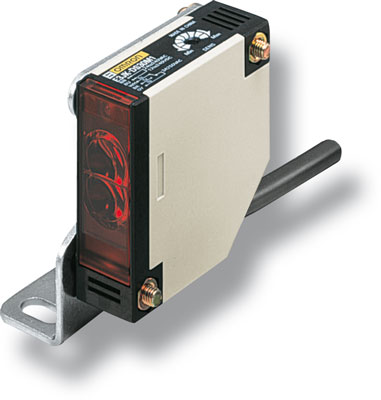

ФОТОЭЛЕКТРИЧЕСКИЙ ДАТЧИК OMRON
E3JK и E3JM
|
|
Датчик в компактном корпусе, на напряжение постоянного и переменного
тока
|
 |
Компактные датчики семейства E3JK и E3JM
рассчитаны на напряжение питания от 12 до 240 В= и от 24 до 240 В~ и
идеально подходят для применения в системах с напряжением питания
переменного тока. Широкий диапазон поддерживаемых напряжений
сокращает номенклатуру изделий, используемых при разных напряжениях.
|
|
ОСОБЕННОСТИ: |
Встроенный усилитель работает в широком диапазоне напряжений питания |
Компактная конструкция (50 x 50 x 17,4 мм) экономит пространство для
установки |
Релейные выходы с продолжительным сроком службы и высокой
коммутационной способностью (3 А, 250 В~) |
|
ФОТОДАТЧИК OMRON E3JK |
Sensing
method |
Appearance |
Connection
method |
Sensing
distance |
Operation mode |
Output
configuration |
Model |
Through-
beam |
 |
Pre-wired |
5 m
(Infrared light) |
Light-ON |
Relay |
E3JK-5M1 |
Dark-ON |
E3JK-5M2 |
Light-ON
Dark-ON |
Both
selectable |
DC SSR |
E3JK-5S3 |
Retro-
reflective
with MSR
function |
 |
2.5 m (3
m)*
(Red light) |
Light-ON |
Relay |
E3JK-R2M1 |
Dark-ON |
E3JK-R2M2 |
Light-ON
Dark-ON |
Both
selectable |
DC SSR |
E3JK-R2S3 |
Retro-
reflective
without
MSR
function |
4 m (5 m)*
(Red light) |
Light-ON |
Relay |
E3JK-R4M1 |
Dark-ON |
E3JK-R4M2 |
Light-ON
Dark-ON |
Both
selectable |
DC SSR |
E3JK-R4S3 |
Diffuse-
reflective |
 |
300 mm
(Infrared light) |
Light-ON |
Relay |
E3JK-DS30M1 |
Dark-ON |
E3JK-DS30M2 |
Light-ON
Dark-ON |
Both
selectable |
DC SSR |
E3JK-DS30S3 |
|
|
ФОТОДАТЧИК OMRON E3JM |
Sensing
method |
Appearance |
Connection
method |
Sensing
distance |
Operation
mode |
Output
configuration |
Functions |
Model |
Through-
beam |
 |
Terminal
block |
10 m
(Infrared
light) |
Light-ON
Dark-ON
(Switch
selectable) |
Relay |
--- |
E3JM-10M4 |
 |
E3JM-10M4T |
DC SSR |
--- |
E3JM-10S4 |
 |
E3JM-10S4T |
Retro-re-
flective
with MSR
function |
 |
4 m
(Red light) |
Relay |
--- |
E3JM-R4M4 |
 |
E3JM-R4M4T |
DC SSR |
--- |
E3JM-R4S4 |
 |
E3JM-R4S4T |
Diffuse-
reflective |
 |
700 mm
(Infrared
light) |
Relay |
--- |
E3JM-DS70M4 |
 |
E3JM-DS70M4T |
DC SSR |
--- |
E3JM-DS70S4 |
 |
E3JM-DS70S4T |
|
|
АКСЕССУАРЫ ДЛЯ ДАТЧИКОВ OMRON E3JK и
E3JM |
SLITS |
Slit
width |
Sensing
distance |
Minimum
detectable
object (typical) |
Model |
Quantity |
Remarks |
1 mm × 20
mm |
E3JM-10[]4(T) |
1.2 m |
1-mm dia. |
E39-S39 |
1 Slit each for the
Emitter and Receiver
(2 Slits total) |
(Seal-type long slit)
Can be used with the
E3JM-10[]4(T) and
E3JK-5[][] Through-
beam Models. |
E3JK-5[][] |
0.7 m |
|
|
РЕФЛЕКТОРЫ |
Name |
Sensing
distance (typical) |
Model |
Quantity |
Remarks |
Reflectors |
E3JM-R4[]4(T) |
4 m (rated
value) |
E39-R1 |
1 |
Provided with the E3JM-R4[]4(T)
Provided with the E3JK-R2[][]
Provided with the E3JK-R4[][] |
E3JK-R2[][] |
2.5 m (rated
value) |
E3JK-R4[][] |
4 m (rated
value) |
E3JK-R2[][] |
3 m |
E39-R2 |
1 |
--- |
E3JK-R4[][] |
5 m |
Small
Reflectors |
E3JM-R4[]4(T) |
3.5 m |
E39-R3 |
1 |
--- |
E3JK-R2[][] |
1 m (5 mm)
* |
Tape
Reflectors |
E3JM-R4[]4(T) |
1 m (200 mm)
* |
E39-RS1 |
1 |
Enables MSR
function. |
E3JK-R2[][] |
750 mm (200
mm) * |
E3JM-R4[]4(T) |
1.6 m (200
mm) * |
E39-RS2 |
1 |
E3JK-R2[][] |
1.2 m (200
mm) * |
E3JM-R4[]4(T) |
2 m (200 mm)
* |
E39-RS3 |
1 |
E3JK-R2[][] |
1.5 m (200
mm) * |
|
|
КРЕПЕЖ |
Appearance |
Model |
Quantity |
Remarks |
 |
E39-L53 |
1 |
Provided
with the E3JM. |
 |
E39-L40 |
1 |
Provided
with the E3JK. |
 |
E39-L51 |
1 |
Mounting Bracket designed for changing from he
E3A-M, E3A2, E3A3, OA-5, or OA-5N to the E3JM |
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON
E3JK и E3JM |
Технические данные
(English) OMRON E3JK (1 472 kb) |
Технические данные
(English) OMRON E3JM (668 kb) |
