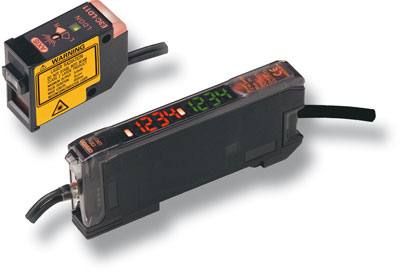

ФОТОЭЛЕКТРИЧЕСКИЙ ДАТЧИК OMRON
E3C-LD
|
Прецизионный лазерный датчик
|
 |
Высокоточные фотоэлектрические датчики этой серии состоят из
отдельного усилителя и подсоединяемой к нему лазерной головки.
Широкий выбор разнообразных лазерных головок позволяет достичь
максимальной точности при определении положения и обнаружении
объектов.
|
|
ОСОБЕННОСТИ: |
Точность до 10 мкм |
Простой монтаж благодаря возможности регулировки фокусной точки и
оптической оси |
Широкий выбор головок датчиков с различными формами лазерного луча |
Стабильное обнаружение прозрачных объектов: из пластмассы, стекла и
т.п. |
Функциональность регулятора с очень простым подключением и функцией
регулировки мощности |
|
ФОТОДАТЧИК OMRON E3C-LDA |
ГОЛОВКА ДАТЧИКА |
Sensing
method |
Focus |
Model
number |
Remarks |
Diffuse
reflective |
Spot |
E3C-LD11 |
Mounting a Beam Unit (sold separately) allows the use of
line
and area beams. |
Line |
E3C-LD21 |
This model number is for the set consisting of the E39-P11
mounted to the E3C-LD11. |
Area |
E3C-LD31 |
This model number is for the set consisting of the E39-P21
mounted to the E3C-LD11. |
Coaxial
retroreflective
(with MSR) |
Spot (variable) |
E3C-LR11
(See note.) |
Mounting a Beam Unit (sold separately) allows the use of
line
and area beams. |
Spot
(2.0-mm fixed dia.) |
E3C-LR12
(See note.) |
--- |
|
|
УСИЛИТЕЛЬ С КАБЕЛЕМ |
Item |
Appearance |
Functions |
Model |
NPN
output |
PNP
output |
Advanced
models |
Twin-output
models |
 |
Area output, self-diagnosis,
differential operation |
E3C-LDA11 |
E3C-LDA41 |
External-input
models |
Remote setting, counter,
differential operation |
E3C-LDA21 |
E3C-LDA51 |
ATC
function |
ATC (Active
Threshold
Control) |
E3C-LDA11AT |
E3C-LDA41AT |
Analog
output |
Analog
output |
E3C-LDA11AN |
E3C-LDA41AN |
|
|
УСИЛИТЕЛЬ С КОННЕКТОРОМ |
|
Item |
Appearance |
Functions |
Model |
NPN
output |
PNP
output |
Advanced
models |
Twin-output
models |
 |
Area output, self-diagnosis,
differential operation |
E3C-LDA6 |
E3C-LDA8 |
External-input
models |
Remote setting, counter,
differential operation |
E3C-LDA7 |
E3C-LDA9 |
ATC
function |
ATC (Active
Threshold
Control) |
E3C-LDA6AT |
E3C-LDA8AT |
|
|
КОННЕКТОРЫ ДЛЯ УСИЛИТЕЛЕЙ |
Item |
Appearance |
Cable
length |
No. of
conductors |
Model |
Master
Connector |
 |
2 m |
4 |
E3X-CN21 |
Slave
Connector |
 |
2 |
E3X-CN22 |
|
|
КОНСОЛЬ |
Appearance |
Model |
Remarks |
 |
E3X-MC11-SV2
(model number of set)
(See notes 1 and 2.) |
Mobile Console with Head, Cable, and AC adapter provided as
accessories |
 |
E3X-MC11-C1-S |
Mobile
Console |
 |
E3X-MC11-H1 |
Head |
 |
E39-Z12-1 |
Cable (1.5
m) |
|
|
РЕФЛЕКТОРЫ |
Type |
Appearance |
Model |
Standard
Effective area: 23 × 23 mm |
 |
E39-R12 |
Standard
Effective area: 7 × 7 mm |
 |
E39-R13 |
Short-distance transparent detection
Effective area: 23 × 23 mm |
 |
E39-R14 |
Sheet (cuttable) Effective area: 195 × 22 mm |
 |
E39-RS4 |
Sheet (cuttable) Effective area: 108 × 46 mm |
 |
E39-RS5 |
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON
E3C-LDA |
Технические данные OMRON E3C-LDA (1
222 kb) |
