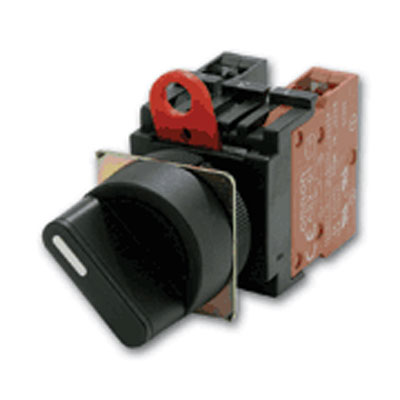

Omron A22S и A22W
Селекторные поворотные переключатели
|
Селекторный переключатель с поворотной ручкой, под отверстие
диаметра 22 мм
|
 |
Эти селекторные переключатели с поворотным ключом фиксируются на
панели с помощью гайки и могут вставляться в отверстия диаметра 22
мм или 25 мм. Сборная конструкция A22K предусматривает простую
установку и снятие контактного блока. Возможность расположения
контактных блоков в три ряда (до шести контактов) повышает
эффективность монтажа.
|
| ОСОБЕННОСТИ: |
|
Механизм защиты от прямого контакта с токоведущими частями является
стандартным свойством контактного блока |
|
Для монтажа используются вилкообразные или круглые обжимные
наконечники |
|
IP65 + маслостойкость (модели без подсветки), IP65 (модели с
подсветкой) |
|
Сертификаты UL и cUL и соответствие EN60947-5-1 |
|
Предусмотрены селекторы на 2 и 3 положения, с пружинным
самовозвратом или без него |
| |
| СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ В СБОРЕ |
 |
| СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ БЕЗ ПОДСВЕТКИ
A22S |
|
Number
of
notches |
Resetting
method |
Output |
Model |
Color of
Selector |
|
2 notches |
Manual |
SPST-NO |
A22S-2M-10
|
Black |
|
SPST-NC |
A22S-2M-01
|
|
SPST-NO +
SPST-NC |
A22S-2M-11
|
|
SPST-NO +
SPST-NO |
A22S-2M-20
|
|
SPST-NC +
SPST-NC |
A22S-2M-02
|
|
Automatic |
SPST-NO |
A22S-2A-10
|
|
SPST-NC |
A22S-2A-01
|
|
SPST-NO +
SPST-NC |
A22S-2A-11
|
|
SPST-NO +
SPST-NO |
A22S-2A-20
|
|
SPST-NC +
SPST-NC |
A22S-2A-02
|
|
3 notches |
Manual |
SPST-NO +
SPST-NC |
A22S-3M-11
|
|
SPST-NO +
SPST-NO |
A22S-3M-20
|
|
SPST-NC +
SPST-NC |
A22S-3M-02
|
|
Automatic |
SPST-NO +
SPST-NC |
A22S-3A-11
|
|
SPST-NO +
SPST-NO |
A22S-3A-20
|
|
SPST-NC +
SPST-NC |
A22S-3A-02
|
|
| |
| СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ C
ПОДСВЕТКОЙ A22W |
|
Number
of
notches |
Resetting
method |
Output |
Operating
voltage |
Model |
Illumination
color |
|
2 notches |
Manual |
SPST-NO |
6 VDC |
A22W-2M[]-6D-10 |
R (red)
Y (yellow)
G (green)
A (blue) |
|
6 VAC |
A22W-2M[]-6A-10 |
|
12 VAC/VDC |
A22W-2M[]-12A-10 |
|
24 VAC/VDC |
A22W-2M[]-24A-10 |
|
SPST-NC |
6 VDC |
A22W-2M[]-6D-01 |
|
6 VAC |
A22W-2M[]-6A-01 |
|
12 VAC/VDC |
A22W-2M[]-12A-01 |
|
24 VAC/VDC |
A22W-2M[]-24A-01 |
|
SPST-NO +
SPST-NC |
6 VDC |
A22W-2M[]-6D-11 |
|
6 VAC |
A22W-2M[]-6A-11 |
|
12 VAC/VDC |
A22W-2M[]-12A-11 |
|
24 VAC/VDC |
A22W-2M[]-24A-11 |
|
SPST-NO +
SPST-NO |
6 VDC |
A22W-2M[]-6D-20 |
|
6 VAC |
A22W-2M[]-6A-20 |
|
12 VAC/VDC |
A22W-2M[]-12A-20 |
|
24 VAC/VDC |
A22W-2M[]-24A-20 |
|
SPST-NC +
SPST-NC |
6 VDC |
A22W-2M[]-6D-02 |
|
6 VAC |
A22W-2M[]-6A-02 |
|
12 VAC/VDC |
A22W-2M[]-12A-02 |
|
24 VAC/VDC |
A22W-2M[]-24A-02 |
|
Automatic |
SPST-NO |
6 VDC |
A22W-2A[]-6D-10 |
|
6 VAC |
A22W-2A[]-6A-10 |
|
12 VAC/VDC |
A22W-2A[]-12A-10 |
|
24 VAC/VDC |
A22W-2A[]-24A-10 |
|
SPST-NC |
6 VDC |
A22W-2A[]-6D-01 |
|
6 VAC |
A22W-2A[]-6A-01 |
|
12 VAC/VDC |
A22W-2A[]-12A-01 |
|
24 VAC/VDC |
A22W-2A[]-24A-01 |
|
SPST-NO +
SPST-NC |
6 VDC |
A22W-2A[]-6D-11 |
|
6 VAC |
A22W-2A[]-6A-11 |
|
12 VAC/VDC |
A22W-2A[]-12A-11 |
|
24 VAC/VDC |
A22W-2A[]-24A-11 |
|
SPST-NO +
SPST-NO |
6 VDC |
A22W-2A[]-6D-20 |
|
6 VAC |
A22W-2A[]-6A-20 |
|
12 VAC/VDC |
A22W-2A[]-12A-20 |
|
24 VAC/VDC |
A22W-2A[]-24A-20 |
|
SPST-NC +
SPST-NC |
6 VDC |
A22W-2A[]-6D-02 |
|
6 VAC |
A22W-2A[]-6A-02 |
|
12 VAC/VDC |
A22W-2A[]-12A-02 |
|
24 VAC/VDC |
A22W-2A[]-24A-02 |
|
3 notches |
Manual |
SPST-NO +
SPST-NC |
6 VDC |
A22W-3M[]-6D-11 |
|
6 VAC |
A22W-3M[]-6A-11 |
|
12 VAC/VDC |
A22W-3M[]-12A-11 |
|
24 VAC/VDC |
A22W-3M[]-24A-11 |
|
SPST-NO +
SPST-NO |
6 VDC |
A22W-3M[]-6D-20 |
|
6 VAC |
A22W-3M[]-6A-20 |
|
12 VAC/VDC |
A22W-3M[]-12A-20 |
|
24 VAC/VDC |
A22W-3M[]-24A-20 |
|
SPST-NC +
SPST-NC |
6 VDC |
A22W-3M[]-6D-02 |
|
6 VAC |
A22W-3M[]-6A-02 |
|
12 VAC/VDC |
A22W-3M[]-12A-02 |
|
24 VAC/VDC |
A22W-3M[]-24A-02 |
|
Automatic |
SPST-NO +
SPST-NC |
6 VDC |
A22W-3A[]-6D-11 |
|
6 VAC |
A22W-3A[]-6A-11 |
|
12 VAC/VDC |
A22W-3A[]-12A-11 |
|
24 VAC/VDC |
A22W-3A[]-24A-11 |
|
SPST-NO +
SPST-NO |
6 VDC |
A22W-3A[]-6D-20 |
|
6 VAC |
A22W-3A[]-6A-20 |
|
12 VAC/VDC |
A22W-3A[]-12A-20 |
|
24 VAC/VDC |
A22W-3A[]-24A-20 |
|
SPST-NC +
SPST-NC |
6 VDC |
A22W-3A[]-6D-02 |
|
6 VAC |
A22W-3A[]-6A-02 |
|
12 VAC/VDC |
A22W-3A[]-12A-02 |
|
24 VAC/VDC |
A22W-3A[]-24A-02 |
|
| |
 |
| СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ CО
СВЕТОДИОДНОЙ ПОДСВЕТКОЙ A22W С МОДУЛЕМ
ПОНИЖЕНИЯ НАПРЯЖЕНИЯ |
|
Number
of
notches |
Resetting
method |
Output |
Operating
voltage |
Model |
Selector
symbol
(color) |
|
2 notches |
Manual |
SPST-NO |
100 VAC |
A22W-2M[]-T1-10 |
R (red)
Y (yellow)
G (green)
A (blue) |
|
200 VAC |
A22W-2M[]-T2-10 |
|
SPST-NC |
100 VAC |
A22W-2M[]-T1-01 |
|
200 VAC |
A22W-2M[]-T2-01 |
|
SPST-NO +
SPST-NC |
100 VAC |
A22W-2M[]-T1-11 |
|
200 VAC |
A22W-2M[]-T2-11 |
|
SPST-NO +
SPST-NO |
100 VAC |
A22W-2M[]-T1-20 |
|
200 VAC |
A22W-2M[]-T2-20 |
|
SPST-NC +
SPST-NC |
100 VAC |
A22W-2M[]-T1-02 |
|
200 VAC |
A22W-2M[]-T2-02 |
|
Automatic |
SPST-NO |
100 VAC |
A22W-2A[]-T1-10 |
|
200 VAC |
A22W-2A[]-T2-10 |
|
SPST-NC |
100 VAC |
A22W-2A[]-T1-01 |
|
200 VAC |
A22W-2A[]-T2-01 |
|
SPST-NO +
SPST-NC |
100 VAC |
A22W-2A[]-T1-11 |
|
200 VAC |
A22W-2A[]-T2-11 |
|
SPST-NO +
SPST-NO |
100 VAC |
A22W-2A[]-T1-20 |
|
200 VAC |
A22W-2A[]-T2-20 |
|
SPST-NC +
SPST-NC |
100 VAC |
A22W-2A[]-T1-02 |
|
200 VAC |
A22W-2A[]-T2-02 |
|
3 notches |
Manual |
SPST-NO +
SPST-NC |
100 VAC |
A22W-3M[]-T1-11 |
|
200 VAC |
A22W-3M[]-T2-11 |
|
SPST-NO +
SPST-NO |
100 VAC |
A22W-3M[]-T1-20 |
|
200 VAC |
A22W-3M[]-T2-20 |
|
SPST-NC +
SPST-NC |
100 VAC |
A22W-3M[]-T1-02 |
|
200 VAC |
A22W-3M[]-T2-02 |
|
Automatic |
SPST-NO +
SPST-NC |
100 VAC |
A22W-3A[]-T1-11 |
|
200 VAC |
A22W-3A[]-T2-11 |
|
SPST-NO +
SPST-NO |
100 VAC |
A22W-3A[]-T1-20 |
|
200 VAC |
A22W-3A[]-T2-20 |
|
SPST-NC +
SPST-NC |
100 VAC |
A22W-3A[]-T1-02 |
|
200 VAC |
A22W-3A[]-T2-02 |
|
| |

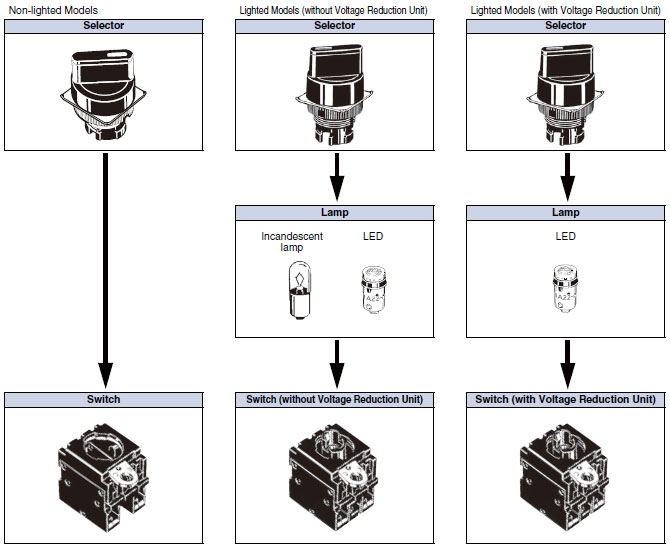

| ЭЛЕМЕНТЫ СЕЛЕКТОРНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ |
|
 |
| |
| СЕЛЕКТОРЫ (БЕЗ ПОДСВЕТКИ) |
|
Sealing |
IP65 (oil-resistant) |
|
Appearance |
Standard
lever
 |
|
Notches |
Reset
method |
Model |
|
2
notches |
Manual |
 |
A22S-2M
|
|
Automatic |
 |
A22S-2A
|
|
3
notches |
Manual |
 |
A22S-3M
|
|
Automatic |
 |
A22S-3A
|
|
| |
|
Sealing |
IP65 (oil-resistant) |
|
Appearance |
Long
lever
 |
|
Notches |
Reset
method |
Model |
|
2
notches |
Manual |
 |
A22S-C2M
|
|
Automatic |
 |
A22S-C2A
|
|
3
notches |
Manual |
 |
A22S-C3M
|
|
Automatic |
 |
A22S-C3A
|
|
| |
| СЕЛЕКТОРЫ (С ПОДСВЕТКОЙ) |
|
Sealing |
IP65 |
|
Appearance |
Standard
lever
 |
|
Notches |
Reset
method |
Selector
color |
Model |
|
2
notches |
Manual
 |
Red |
A22W-2MR
|
|
Green |
A22W-2MG
|
|
Yellow |
A22W-2MY
|
|
Blue |
A22W-2MA
|
|
Automatic
 |
Red |
A22W-2AR
|
|
Green |
A22W-2AG
|
|
Yellow |
A22W-2AY
|
|
Blue |
A22W-2AA
|
|
3
notches |
Manual
 |
Red |
A22W-3MR
|
|
Green |
A22W-3MG
|
|
Yellow |
A22W-3MY
|
|
Blue |
A22W-3MA
|
|
Automatic
 |
Red |
A22W-3AR
|
|
Green |
A22W-3AG
|
|
Yellow |
A22W-3AY
|
|
Blue |
A22W-3AA
|
|
| |
| КОНТАКТЫ |
|
Appearance |
Non-lighted |
Lighted |
|
|
Without
Voltage Reduction Unit |
With Voltage Reduction Unit
110 VAC |
With Voltage Reduction Unit
220 VAC |
|
|
 |
 |
 |
 |
|
Contacts |
Model |
|
SPST-NO |
A22-10M
|
A22L-10M
|
A22L-10M-T1
|
A22L-10M-T2
|
|
SPST-NC |
A22-01M
|
A22L-01M
|
A22L-01M-T1
|
A22L-01M-T2
|
|
SPST-NO
+ SPST-NC |
A22-11M
|
A22L-11M
|
A22L-11M-T1
|
A22L-11M-T2
|
|
SPST-NO
+ SPST-NO |
A22-20M
|
A22L-20M
|
A22L-20M-T1
|
A22L-20M-T2
|
|
SPST-NC
+ SPST-NC |
A22-02M
|
A22L-02M
|
A22L-02M-T1
|
A22L-02M-T2
|
|
| |
| ЭЛЕМЕНТЫ ПОДСВЕТКИ |
| СВЕТОДИОДЫ (LED) |
|
Operating voltage |
6 V |
12 V |
24 V |
24 V
Super-bright |
|
Appearance |
LED
light |
Model |
|
 |
DC |
Red |
A22-6DR
|
---
|
---
|
---
|
|
Green |
A22-6DG
|
---
|
---
|
---
|
|
Yellow * |
A22-6DY
|
---
|
---
|
---
|
|
Blue |
A22-6DA
|
---
|
---
|
---
|
|
AC |
Red |
A22-6AR
|
---
|
---
|
---
|
|
Green |
A22-6AG
|
---
|
---
|
---
|
|
Yellow * |
A22-6AY
|
---
|
---
|
---
|
|
Blue |
A22-6AA
|
---
|
---
|
---
|
|
AC and
DC |
Red |
---
|
A22-12AR
|
A22-24AR
|
A22-24ASR
|
|
Green |
---
|
A22-12AG
|
A22-24AG
|
A22-24ASG
|
|
Yellow * |
---
|
A22-12AY
|
A22-24AY
|
A22-24ASY
|
|
Blue |
---
|
A22-12AA
|
A22-24AA
|
A22-24ASA
|
|
| |
| ЛАМПА НАКАЛИВАНИЯ |
|
Appearance |
 |
Operating voltage |
5 VAC/VDC |
12 VAC/VDC |
24 VAC/VDC |
A22-5
|
A22-12
|
A22-24
|
|
| |
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON A22S/W |
|
Технические данные
(English) OMRON A22S/W (572 kb) |
|
