ДАТЧИК ИЗОБРАЖЕНИЯ OMRON ZFV |
Научи и работай - Видеть легко!
|
 |
ZFV - наглядное подтверждение того, что датчики изображения могут
работать по принципу "обучи и работай". Переход к настройке
параметров производится нажатием одной кнопки. Интеллектуальный,
интуитивно понятный интерфейс позволяет конфигурировать датчик при
помощи встроенного цветного дисплея. В режиме измерения на дисплее
отображаются изображения и результаты измерения, благодаря чему
обеспечивается оперативный визуальный контроль процесса измерения.
|
| |
| ОСОБЕННОСТИ: |
|
Простота - интуитивно понятный интерфейс пользователя "научи и
работай" |
|
Наглядность - ЖК-дисплей для настройки и оперативного визуального
контроля |
|
Универсальность - до семи инструментов контроля объектов |
|
Наращиваемость - добавление контроллеров для расширения
функциональных возможностей |
|
Функциональная гибкость - регулировка расстояния и рабочей зоны |
| |
|

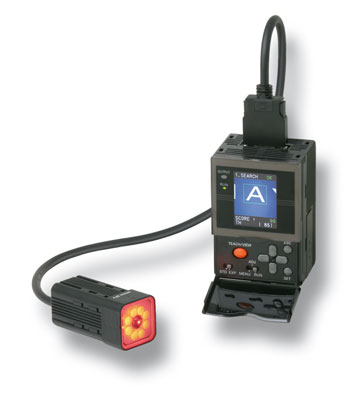

СИСТЕМА ТЕХНИЧЕСКОГО ЗРЕНИЯ OMRON ZFV |
|
КОМПЛЕКТ ДАТЧИК И УСИЛИТЕЛЬ |
|
Type |
NPN |
PNP |
|
Narrow View/Single
Function |
ZFV-R1010 |
ZFV-R1015 |
|
Narrow View/Standard |
ZFV-R1020 |
ZFV-R1025 |
|
Wide View/Single
Function |
ZFV-R5010 |
ZFV-R5015 |
|
Wide View/Standard |
ZFV-R5020 |
ZFV-R5025 |
|
|
|
|
ДАТЧИК |
|
Appearance |
Type |
Working
length |
Sensing
area |
Model |
|
 |
Narrow View |
34 to 49 mm
(variable) |
5 × 4.6 mm (H × V) to
9 × 8.3 mm (H × V) |
ZFV-SR10 |
|
Wide View |
38 to 194
mm (variable) |
10 × 9.2 mm (H × V) to
50 × 46 mm (H × V) |
ZFV-SR50 |
|
|
|
|
УСИЛИТЕЛЬ |
|
Appearance |
Type |
Power
supply |
Output
type |
Model |
|
 |
Single
Function |
24 VDC ±
10% |
NPN |
ZFV-A10 |
|
PNP |
ZFV-A15 |
|
Standard |
NPN |
ZFV-A20 |
|
PNP |
ZFV-A25 |
|
|
|
|
АКСЕССУАРЫ |
|
МОДУЛЬ ХРАНЕНИЯ ДАННЫХ |
|
Appearance |
Power
supply |
Output
type |
Model |
|
 |
24 VDC |
NPN |
ZS-DSU11 |
|
PNP |
ZS-DSU41 |
|
|
|
|
МОДУЛЬ CONTROLLER LINK |
|
Appearance |
Model |
|
 |
ZS-XCN |
|
|
|
|
КАБЕЛЬ ДЛЯ ДАТЧИКА |
|
Cable
length |
Model |
Quantity |
|
3 m |
ZFV-XC3BV2
(See note.) |
1 |
|
8 m |
ZFV-XC8BV2 |
1 |
|
|
|
|
АДАПТЕР ДЛЯ КРЕПЛЕНИЯ НА ПАНЕЛЬ |
|
Appearance |
Model |
|
 |
ZS-XPM1 |
First Unit |
|
 |
ZS-XPM2 |
Additional
Units
(for expansion) |
|
|
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON ZFV |
|
Технические
данные OMRON ZFV (881 kb) |
|
Руководство
пользователя
OMRON ZFV (2 943 kb) |
|
Брошюра
OMRON ZFV (2 873 kb) |
|
Брошюра
по системам технического зрения OMRON (2
568 kb) |
|
