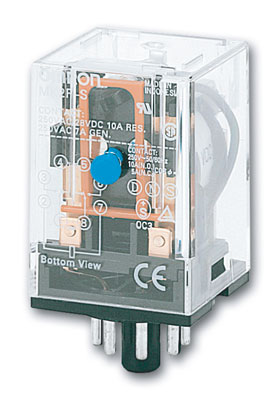

ЭЛЕКТРОМЕХАНИЧЕСКОЕ РЕЛЕ OMRON MK |
Реле общего назначения, обладающее исключительной надежностью
|
|
Несмотря на свои небольшие размеры реле MK коммутирует сравнительно
большие токи. Серебряные контакты обеспечивают длительный срок
службы (минимум 100 000 переключений). Стандартные модели обладают
сертификатами UL, CSA, SEV, DEMKO, NEMKO, SEMKO, TÜV (IEC) и VDE и
соответствуют стандартам CENELEC.
|
|
ОСОБЕННОСТИ: |
Типы контактов: DPDT (8 выводов) и 3PDT (11 выводов) |
Механический индикатор и светодиодный индикатор |
Номинальный ток нагрузки 10 А |
Нажимная кнопка для проверки |
Длительный срок службы (минимум 100000 электрических операций) |
Диод и варистор для ограничения перенапряжения |
|
Реле OMRON MK |
Type |
Terminal |
Contact
form |
Internal
connection |
With
mechanical indicator |
With mechanical indicator and pushbutton |
Coil
ratings |
Approved
standards |
|
Standard |
Plug-in |
DPDT |
Standard |
MK2P-I |
MK2P-S |
|
UL, CSA,
SEV,
DEMKO, NEM-
KO, SEMKO,
TÜV |
|
Non-standard |
MK2P2-I |
MK2P2-S |
|
3PDT |
Standard |
MK3P-I |
MK3P-S |
|
Non-standard |
MK3P2-I
MK3P5-I |
MK3P2-S
MK3P5-S |
|
|
LED
Indicator
(see note 2) |
DPDT |
Standard |
MK2PN[]-I |
MK2PN[]-S |
|
UL, CSA |
|
Non-standard |
MK2PN[]-2-I |
MK2PN[]-2-S |
|
3PDT |
Standard |
MK3PN[]-I |
MK3PN[]-S |
|
Non-standard |
MK3PN[]-2-I
MK3PN[]-5-I |
MK3PN[]-2-S
MK3PN[]-5-S |
|
Diode
(see note 2) |
DPDT |
Standard |
MK2PD[]-I |
MK2PD[]-S |
|
UL, CSA |
|
Non-standard |
MK2PD[]-2-I |
MK2PD[]-2-S |
|
3PDT |
Standard |
MK3PD[]-I |
MK3PD[]-S |
|
Non-standard |
MK3PD[]-2-I
MK3PD[]-5-I |
MK3PD[]-2-S
MK3PD[]-5-S |
|
Varistor |
DPDT |
Standard |
MK2PV-I |
MK2PV-S |
|
UL, CSA |
|
Non-standard |
MK2PV-2-I |
MK2PV-2-S |
|
3PDT |
Standard |
MK3PV-I |
MK3PV-S |
|
Non-standard |
MK3PV-2-I
MK3PV-5-I |
MK3PV-2-S
MK3PV-5-S |
|
VDE
approved |
DPDT |
Standard |
MK2P-I-VD |
MK2P-S-VD |
|
UL, CSA,
SEV,
DEMKO, NEM-
KO, SEMKO,
TÜV,
VDE |
|
Non-standard |
MK2P2-I-VD |
MK2P2-S-VD |
|
3PDT |
Standard |
MK3P-I-VD |
MK3P-S-VD |
|
Non-standard |
MK3P2-I-VD
MK3P5-I-VD |
MK3P2-S-VD
MK3P5-S-VD |
|
LED
Indicator
VDE approved |
DPDT |
Standard |
MK2PN-I-VD |
MK2PN-S-VD |
|
UL, CSA,
VDE |
|
Non-standard |
MK2PN-2-I-VD |
MK2PN-2-S-VD |
|
3PDT |
Standard |
MK3PN-I-VD |
MK3PN-S-VD |
|
Non-standard |
MK3PN-2-I-VD |
MK3PN-2-S-VD |
|
MK3PN-5-I-VD |
MK3PN-5-S-VD |
|
Diode
VDE approved |
DPDT |
Standard |
MK2PD-I-VD |
MK2PD-S-VD |
|
UL, CSA,
VDE |
|
Non-standard |
MK2PD-2-I-VD |
MK2PD-2-S-VD |
|
3PDT |
Standard |
MK3PD-I-VD |
MK3PD-S-VD |
|
Non-standard |
MK3PD-2-I-VD |
MK3PD-2-S-VD |
|
MK3PD-5-I-VD |
MK3PD-5-S-VD |
|
|
|
Аксессуары для реле Омрон MK |
Item |
Model |
Track-mounted
Socket |
8-pin type |
PF083A-E |
11-pin type |
PF113A-E |
Hold-down
Clip |
PFC-A1 |
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ |
Технические данные
OMRON MK (456 kb) |
