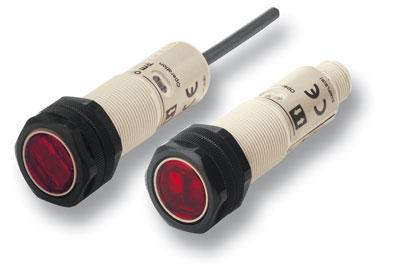

ФОТОЭЛЕКТРИЧЕСКИЙ ДАТЧИК OMRON
E3F2
|
Фотоэлектрические датчики с увеличенным расстоянием срабатывания в
цилиндрическом корпусе размера M18
|
 |
Семейство датчиков цилиндрической формы в корпусах размера M18 из
пластика, латуни и нержавеющей стали объединяет широкий ассортимент
стандартных моделей, работающих на пересечение луча, на отражение от
рефлектора, а также моделей с подавлением дальней зоны. Они
обеспечивают превосходное соотношение "цена/функциональность" при
решении типовых задач. Датчики с
увеличенным расстоянием срабатывания, входящие в семейство E3F2,
обеспечивают обнаружение объектов на больших расстояниях и обладают
достаточным запасом прочности, гарантирующим высокую надежность при
эксплуатации в загрязненной среде.
|
| |
| ОСОБЕННОСТИ: |
|
Корпуса из пластика, латуни и нержавеющей стали |
|
Исполнения IP67, IP69k для наилучшей водонепроницаемости |
|
Модели с особой формой луча и специальным светодиодом |
|
Мощный светодиод увеличивает расстояние срабатывания |
|
|
|
ФОТОДАТЧИК OMRON E3F2 (Пластиковый корпус,
DC-Switching Models) |
|
Принцип
работы |
Дистанция срабатывания |
Тип
подключения |
Модель |
|
PNP
output |
NPN
output |
|
Пересечение
луча |
7 м |
с кабелем |
E3F2-7B4 |
E3F2-7C4 |
|
с разъемом
М12 |
E3F2-7B4-P1 |
E3F2-7C4-P1 |
|
Отражение
от рефлектора |
Non-polarizing (without MSR function) |
0.1 - 2 м
(с
рефлектором E39-R1) |
с кабелем |
E3F2-R2B4 |
E3F2-R2C4 |
|
с разъемом
М12 |
E3F2-R2B4-P1 |
E3F2-R2C4-P1 |
|
Polarizing
(with MSR function) |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Non-polarizing (without MSR function) |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Polarizing
(with MSR function) |
с кабелем |
E3F2-R2RB41 |
E3F2-R2RC41 |
|
с разъемом
М12 |
E3F2-R2RB41-P1 |
E3F2-R2RC41-P1 |
|
Отражение
от объекта |
Fixed sensing distance
Wide-beam characteristics |
0.1 м |
с кабелем |
E3F2-DS10B4-N |
E3F2-DS10C4-N |
|
с разъемом
М12 |
E3F2-DS10B4-P1 |
E3F2-DS10C4-P1 |
|
Регулируемая дистанция срабатывания |
0.3 м |
с кабелем |
E3F2-DS30B4 |
E3F2-DS30C4 |
|
с разъемом
М12 |
E3F2-DS30B4-P1 |
E3F2-DS30C4-P1 |
|
Fixed sensing distance
Wide-beam characteristics |
0.1 м |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Регулируемая дистанция срабатывания |
0.3 м |
с кабелем |
E3F2-DS30B41 |
E3F2-DS30C41 |
|
с разъемом
М12 |
E3F2-DS30B41-P1 |
E3F2-DS30C41-P1 |
|
|
|
|
ФОТОДАТЧИК OMRON E3F2 (Корпус из латуни
покрытый никелем) |
|
Принцип
работы |
Дистанция срабатывания |
Тип
подключения |
Модель |
|
PNP
output |
NPN
output |
|
Пересечение
луча |
7 м |
с кабелем |
E3F2-7B4-M |
E3F2-7C4-M |
|
с разъемом
М12 |
E3F2-7B4-M1-M |
E3F2-7C4-M1-M |
|
Отражение
от рефлектора |
Non-polarizing (without MSR function) |
0.1 - 2 м
(с
рефлектором E39-R1) |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Polarizing
(with MSR function) |
с кабелем |
E3F2-R2RB4-M |
E3F2-R2RC4-M |
|
с разъемом
М12 |
E3F2-R2RB4-M1-M |
E3F2-R2RC4-M1-M |
|
Non-polarizing (without MSR function) |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Polarizing
(with MSR function) |
с кабелем |
E3F2-R2RB41-M |
E3F2-R2RC41-M |
|
с разъемом
М12 |
E3F2-R2RB41-M1-M |
E3F2-R2RC41-M1-M |
|
Отражение
от объекта |
Fixed sensing distance
Wide-beam characteristics |
0.1 м |
с кабелем |
E3F2-DS10B4-M |
E3F2-DS10C4-M |
|
с разъемом
М12 |
E3F2-DS10B4-M1-M |
E3F2-DS10C4-M1-M |
|
Регулируемая дистанция срабатывания |
0.3 м |
с кабелем |
E3F2-DS30B4-M |
E3F2-DS30C4-M |
|
с разъемом
М12 |
E3F2-DS30B4-M1-M |
E3F2-DS30C4-M1-M |
|
Fixed sensing distance
Wide-beam characteristics |
0.1 м |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Регулируемая дистанция срабатывания |
0.3 м |
с кабелем |
E3F2-DS30B41-M |
E3F2-DS30C41-M |
|
с разъемом
М12 |
E3F2-DS30B41-M1-M |
E3F2-DS30C41-M1-M |
|
|
|
|
ФОТОДАТЧИК OMRON E3F2 (Материал корпуса
нержавеющая сталь) |
|
Принцип
работы |
Дистанция срабатывания |
Тип
подключения |
Модель |
|
PNP
output |
NPN
output |
|
Пересечение
луча |
7 м |
с кабелем |
E3F2-7B4-S |
E3F2-7C4-S |
|
с разъемом
М12 |
E3F2-7B4-M1-S |
E3F2-7C4-M1-S |
|
Отражение
от рефлектора |
Non-polarizing (without MSR function) |
0.1 - 2 м
(с
рефлектором E39-R1) |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Polarizing
(with MSR function) |
с кабелем |
E3F2-R2RB4-S |
E3F2-R2RC4-S |
|
с разъемом
М12 |
E3F2-R2RB4-M1-S |
E3F2-R2RC4-M1-S |
|
Non-polarizing (without MSR function) |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Polarizing
(with MSR function) |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Отражение
от объекта |
Fixed sensing distance
Wide-beam characteristics |
0.1 м |
с кабелем |
E3F2-DS10B4-S |
E3F2-DS10C4-S |
|
с разъемом
М12 |
E3F2-DS10B4-M1-S |
E3F2-DS10C4-M1-S |
|
Регулируемая дистанция срабатывания |
0.3 м |
с кабелем |
E3F2-DS30B4-S |
E3F2-DS30C4-S |
|
с разъемом
М12 |
E3F2-DS30B4-M1-S |
E3F2-DS30C4-M1-S |
|
Fixed sensing distance
Wide-beam characteristics |
0.1 м |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
Регулируемая дистанция срабатывания |
0.3 м |
с кабелем |
- |
- |
|
с разъемом
М12 |
- |
- |
|
|
|
|
ФОТОДАТЧИК OMRON E3F2 (AC-Switching Models) |
|
Принцип
работы |
Тип
подключения |
Дистанция срабатывания |
Модель |
|
Light-ON |
Dark-ON |
|
Пересечение
луча |
с кабелем |
3 м |
E3F2-3Z1 |
E3F2-3Z2 |
|
Отражение
от рефлектора (E39-R1) |
Non-polarizing (without MSR function) |
с кабелем |
0.1 - 2 м |
E3F2-R2Z1 |
E3F2-R2Z2 |
|
Отражение
от объекта |
Fixed sensing distance Wide-beam characteristics |
с кабелем |
0.1 м |
E3F2-DS10Z1-N |
E3F2-DS10Z2-N |
|
|
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON
E3F2 |
|
Технические данные
(English) OMRON E3F2 (1 876 kb) |
|
Аксессуары для датчиков OMRON (кабели,
крепеж, рефлекторы и др.) (3 344 kb) |
|
