Omron A22 Кнопки
и переключатели
|

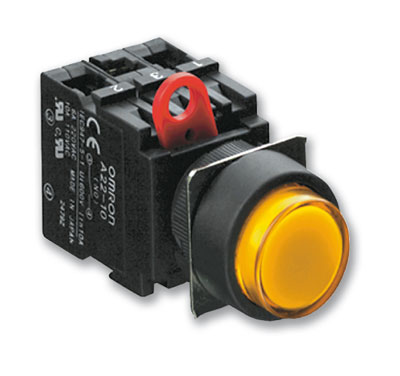

Кнопочный переключатель диаметра 22 мм
|
|
A22 выпускается в широком ассортименте форм и цветов. Возможен
монтаж в отверстия панели диаметром 22 и 25 мм. Переключатель легко
устанавливается. При монтаже A22 используются обжимные наконечники
открытого типа (вилкообразные) или закрытого (круглые).
|
ОСОБЕННОСТИ: |
Механизм защиты от прямого контакта с токоведущими частями является
стандартным свойством контактного блока |
Увеличенная эффективность монтажа благодаря трехрядному расположению
контактных блоков |
IP65 + маслостойкость (модели без подсветки), IP65 (модели с
подсветкой) |
С подсветкой и без подсветки, варианты с плоской, выступающей, а
также частично и полностью утопленной нажимной частью |
Сертификаты EN60947-5-1, UL и cUL |
|
КНОПОЧНЫЕ ПЕРЕКЛЮЧАТЕЛИ OMRON A22
БЕЗ ПОДСВЕТКИ (КРУГЛОГО ТИПА) |
Механизм |
Без фиксации |
С фиксацией |
Цвет |
Вид |
Выход |
Код |
Код |
Круглая/Flat type
A22-F |
|
Однополюсная НО |
A22-F[]-10M |
A22-F[]-10A |
R (красный)
Y (желтый)
G (зеленый)
W (белый)
A (синий)
B (черный) |
Однополюсная НЗ |
A22-F[]-01M |
A22-F[]-01A |
Однополюсная НО +
Однополюсная НЗ |
A22-F[]-11M |
A22-F[]-11A |
DPST-NO |
A22-F[]-20M |
A22-F[]-20A |
DPST-NC |
A22-F[]-02M |
A22-F[]-02A |
Круглая/Projection type
A22-T |
|
Однополюсная НО |
A22-T[]-10M |
A22-T[]-10A |
Однополюсная НЗ |
A22-T[]-01M |
A22-T[]-01A |
Однополюсная НО +
Однополюсная НЗ |
A22-T[]-11M |
A22-T[]-11A |
Однополюсная НО +
Однополюсная НО |
A22-T[]-20M |
A22-T[]-20A |
Однополюсная НЗ +
Однополюсная НЗ |
A22-T[]-02M |
A22-T[]-02A |
Круглая/Full-guard type
A22-G |
|
Однополюсная НО |
A22-G[]-10M |
A22-G[]-10A |
Однополюсная НЗ |
A22-G[]-01M |
A22-G[]-01A |
Однополюсная НО +
Однополюсная НЗ |
A22-G[]-11M |
A22-G[]-11A |
Однополюсная НО +
Однополюсная НО |
A22-G[]-20M |
A22-G[]-20A |
Однополюсная НЗ +
Однополюсная НЗ |
A22-G[]-02M |
A22-G[]-02A |
Круглая/Half-guard type
A22-H |
|
Однополюсная НО |
A22-H[]-10M |
A22-H[]-10A |
Однополюсная НЗ |
A22-H[]-01M |
A22-H[]-01A |
Однополюсная НО +
Однополюсная НЗ |
A22-H[]-11M |
A22-H[]-11A |
Однополюсная НО +
Однополюсная НО |
A22-H[]-20M |
A22-H[]-20A |
Однополюсная НЗ +
Однополюсная НЗ |
A22-H[]-02M |
A22-H[]-02A |
Круглая/Small-size Mushroom type
(30-dia. head)
A22-S |
|
Однополюсная НО |
A22-S[]-10M |
--- |
Однополюсная НЗ |
A22-S[]-01M |
Однополюсная НО +
Однополюсная НЗ |
A22-S[]-11M |
Однополюсная НО +
Однополюсная НО |
A22-S[]-20M |
Однополюсная НЗ +
Однополюсная НЗ |
A22-S[]-02M |
Круглая/Medium-size Mushroom type
(40-dia head)
A22-M |
|
Однополюсная НО |
A22-M[]-10M |
Однополюсная НЗ |
A22-M[]-01M |
Однополюсная НО +
Однополюсная НЗ |
A22-M[]-11M |
Однополюсная НО +
Однополюсная НО |
A22-M[]-20M |
Однополюсная НЗ +
Однополюсная НЗ |
A22-M[]-02M |
|
|
КНОПОЧНЫЕ ПЕРЕКЛЮЧАТЕЛИ OMRON A22
БЕЗ ПОДСВЕТКИ (КВАДРАТНОГО ТИПА) |
Механизм |
Без фиксации |
С фиксацией |
Illumination Цвет |
Appearance |
Выход |
Set |
Set |
Квадратная/Projection type
A22-C |
|
Однополюсная НО |
A22-C[]-10M |
A22-C[]-10A |
R (красный)
Y (желтый)
G (зеленый)
W (белый)
A (синий)
B (черный) |
Однополюсная НЗ |
A22-C[]-01M |
A22-C[]-01A |
Однополюсная НО +
Однополюсная НЗ |
A22-C[]-11M |
A22-C[]-11A |
Однополюсная НО +
Однополюсная НО |
A22-C[]-20M |
A22-C[]-20A |
Однополюсная НЗ +
Однополюсная НЗ |
A22-C[]-02M |
A22-C[]-02A |
Квадратная/Guard type
A22-D |
|
Однополюсная НО |
A22-D[]-10M |
A22-D[]-10A |
Однополюсная НЗ |
A22-D[]-01M |
A22-D[]-01A |
Однополюсная НО +
Однополюсная НЗ |
A22-D[]-11M |
A22-D[]-11A |
Однополюсная НО +
Однополюсная НО |
A22-D[]-20M |
A22-D[]-20A |
Однополюсная НЗ +
Однополюсная НЗ |
A22-D[]-02M |
A22-D[]-02A |
|
|
КНОПОЧНЫЕ ПЕРЕКЛЮЧАТЕЛИ OMRON A22
С ПОДСВЕТКОЙ (КРУГЛОГО ТИПА) |
Механизм |
Без фиксации |
С фиксацией |
Illumination Цвет |
Appearance |
Выход |
Подсветка |
Рабочее
напряжение |
Set |
Set |
Круглая/Projection type
LED Подсветка
(without Voltage
Красныйuction Unit)
A22L-T
|
Однополюсная НО |
LED |
6 VDC |
A22L-T[]-6D-10M |
A22L-T[]-6D-10A |
R (красный)
Y (желтый)
G (зеленый)
W (белый)
A (синий) |
6 VAC |
A22L-T[]-6A-10M |
A22L-T[]-6A-10A |
12 VAC/
VDC |
A22L-T[]-12A-10M |
A22L-T[]-12A-10A |
24 VAC/
VDC |
A22L-T[]-24A-10M |
A22L-T[]-24A-10A |
Однополюсная НЗ |
6 VDC |
A22L-T[]-6D-01M |
A22L-T[]-6D-01A |
6 VAC |
A22L-T[]-6A-01M |
A22L-T[]-6A-01A |
12 VAC/
VDC |
A22L-T[]-12A-01M |
A22L-T[]-12A-01A |
24 VAC/
VDC |
A22L-T[]-24A-01M |
A22L-T[]-24A-01A |
Однополюсная НО +
Однополюсная НЗ |
6 VDC |
A22L-T[]-6D-11M |
A22L-T[]-6D-11A |
6 VAC |
A22L-T[]-6A-11M |
A22L-T[]-6A-11A |
12 VAC/
VDC |
A22L-T[]-12A-11M |
A22L-T[]-12A-11A |
24 VAC/
VDC |
A22L-T[]-24A-11M |
A22L-T[]-24A-11A |
Однополюсная НО +
Однополюсная НО |
6 VDC |
A22L-T[]-6D-20M |
A22L-T[]-6D-20A |
6 VAC |
A22L-T[]-6A-20M |
A22L-T[]-6A-20A |
12 VAC/
VDC |
A22L-T[]-12A-20M |
A22L-T[]-12A-20A |
24 VAC/
VDC |
A22L-T[]-24A-20M |
A22L-T[]-24A-20A |
Однополюсная НЗ +
Однополюсная НЗ |
6 VDC |
A22L-T[]-6D-02M |
A22L-T[]-6D-02A |
6 VAC |
A22L-T[]-6A-02M |
A22L-T[]-6A-02A |
12 VAC/
VDC |
A22L-T[]-12A-02M |
A22L-T[]-12A-02A |
24 VAC/
VDC |
A22L-T[]-24A-02M |
A22L-T[]-24A-02A |
Круглая/Projection type
LED voltage-красныйuction
Подсветка
(with Voltage
Красныйuction Unit)
A22L-T
|
Однополюсная НО |
100 VAC |
A22L-T[]-T1-10M |
A22L-T[]-T1-10A |
200 VAC |
A22L-T[]-T2-10M |
A22L-T[]-T2-10A |
Однополюсная НЗ |
100 VAC |
A22L-T[]-T1-01M |
A22L-T[]-T1-01A |
200 VAC |
A22L-T[]-T2-01M |
A22L-T[]-T2-01A |
Однополюсная НО +
Однополюсная НЗ |
100 VAC |
A22L-T[]-T1-11M |
A22L-T[]-T1-11A |
200 VAC |
A22L-T[]-T2-11M |
A22L-T[]-T2-11A |
Однополюсная НО +
Однополюсная НО |
100 VAC |
A22L-T[]-T1-20M |
A22L-T[]-T1-20A |
200 VAC |
A22L-T[]-T2-20M |
A22L-T[]-T2-20A |
Однополюсная НЗ +
Однополюсная НЗ |
100 VAC |
A22L-T[]-T1-02M |
A22L-T[]-T1-02A |
200 VAC |
A22L-T[]-T2-02M |
A22L-T[]-T2-02A |
|
|
Механизм |
Без фиксации |
С фиксацией |
Illumination Цвет |
Appearance |
Выход |
Подсветка |
Operating
voltage |
Set |
Set |
Круглая/Half-guard type
LED Подсветка
(without Voltage
Красныйuction Unit)
A22L-H
|
Однополюсная НО |
LED |
24 VAC/VDC |
A22L-H[]-24A-10M |
A22L-H[]-24A-10A |
R (красный)
Y (желтый)
G (зеленый)
W (белый)
A (синий) |
Однополюсная НЗ |
A22L-H[]-24A-01M |
A22L-H[]-24A-01A |
Однополюсная НО + Однополюсная НЗ |
A22L-H[]-24A-11M |
A22L-H[]-24A-11A |
Однополюсная НО + Однополюсная НО |
A22L-H[]-24A-20M |
A22L-H[]-24A-20A |
Однополюсная НЗ + Однополюсная НЗ |
A22L-H[]-24A-02M |
A22L-H[]-24A-02A |
Круглая/Half-guard type
LED voltage-красныйuction
Подсветка
(with Voltage
Красныйuction Unit)
A22L-H
|
Однополюсная НО |
100 VAC |
A22L-H[]-T1-10M |
A22L-H[]-T1-10A |
200 VAC |
A22L-H[]-T2-10M |
A22L-H[]-T2-10A |
Однополюсная НЗ |
100 VAC |
A22L-H[]-T1-01M |
A22L-H[]-T1-01A |
200 VAC |
A22L-H[]-T2-01M |
A22L-H[]-T2-01A |
Однополюсная НО + Однополюсная НЗ |
100 VAC |
A22L-H[]-T1-11M |
A22L-H[]-T1-11A |
200 VAC |
A22L-H[]-T2-11M |
A22L-H[]-T2-11A |
Однополюсная НО + Однополюсная НО |
100 VAC |
A22L-H[]-T1-20M |
A22L-H[]-T1-20A |
200 VAC |
A22L-H[]-T2-20M |
A22L-H[]-T2-20A |
Однополюсная НЗ + Однополюсная НЗ |
100 VAC |
A22L-H[]-T1-02M |
A22L-H[]-T1-02A |
200 VAC |
A22L-H[]-T2-02M |
A22L-H[]-T2-02A |
|
|
Механизм |
Без фиксации |
С фиксацией |
Illumination Цвет |
Appearance |
Выход |
Подсветка |
Рабочее
напряжение |
Set |
Set |
Круглая/Full-guard type
LED Подсветка
(without Voltage
Красныйuction Unit)
A22L-G
|
Однополюсная НО |
LED |
6 VDC |
A22L-G[]-6D-10M |
A22L-G[]-6D-10A |
R (красный)
Y (желтый)
G (зеленый)
W (белый)
A (синий) |
6 VAC |
A22L-G[]-6A-10M |
A22L-G[]-6A-10A |
12 VAC/
VDC |
A22L-G[]-12A-10M |
A22L-G[]-12A-10A |
24 VAC/
VDC |
A22L-G[]-24A-10M |
A22L-G[]-24A-10A |
Однополюсная НЗ |
6 VDC |
A22L-G[]-6D-01M |
A22L-G[]-6D-01A |
6 VAC |
A22L-G[]-6A-01M |
A22L-G[]-6A-01A |
12 VAC/
VDC |
A22L-G[]-12A-01M |
A22L-G[]-12A-01A |
24 VAC/
VDC |
A22L-G[]-24A-01M |
A22L-G[]-24A-01A |
Однополюсная НО +
Однополюсная НЗ |
6 VDC |
A22L-G[]-6D-11M |
A22L-G[]-6D-11A |
6 VAC |
A22L-G[]-6A-11M |
A22L-G[]-6A-11A |
12 VAC/
VDC |
A22L-G[]-12A-11M |
A22L-G[]-12A-11A |
24 VAC/
VDC |
A22L-G[]-24A-11M |
A22L-G[]-24A-11A |
Однополюсная НО +
Однополюсная НО |
6 VDC |
A22L-G[]-6D-20M |
A22L-G[]-6D-20A |
6 VAC |
A22L-G[]-6A-20M |
A22L-G[]-6A-20A |
12 VAC/
VDC |
A22L-G[]-12A-20M |
A22L-G[]-12A-20A |
24 VAC/
VDC |
A22L-G[]-24A-20M |
A22L-G[]-24A-20A |
Однополюсная НЗ +
Однополюсная НЗ |
6 VDC |
A22L-G[]-6D-02M |
A22L-G[]-6D-02A |
6 VAC |
A22L-G[]-6A-02M |
A22L-G[]-6A-02A |
12 VAC/
VDC |
A22L-G[]-12A-02M |
A22L-G[]-12A-02A |
24 VAC/
VDC |
A22L-G[]-24A-02M |
A22L-G[]-24A-02A |
Круглая/Full-guard type LED
voltage-красныйuction Подсветка
(with Voltage Красныйuction Unit)
A22L-G
|
Однополюсная НО |
100 VAC |
A22L-G[]-T1-10M |
A22L-G[]-T1-10A |
200 VAC |
A22L-G[]-T2-10M |
A22L-G[]-T2-10A |
Однополюсная НЗ |
100 VAC |
A22L-G[]-T1-01M |
A22L-G[]-T1-01A |
200 VAC |
A22L-G[]-T2-01M |
A22L-G[]-T2-01A |
Однополюсная НО +
Однополюсная НЗ |
100 VAC |
A22L-G[]-T1-11M |
A22L-G[]-T1-11A |
200 VAC |
A22L-G[]-T2-11M |
A22L-G[]-T2-11A |
Однополюсная НО +
Однополюсная НО |
100 VAC |
A22L-G[]-T1-20M |
A22L-G[]-T1-20A |
200 VAC |
A22L-G[]-T2-20M |
A22L-G[]-T2-20A |
Однополюсная НЗ +
Однополюсная НЗ |
100 VAC |
A22L-G[]-T1-02M |
A22L-G[]-T1-02A |
200 VAC |
A22L-G[]-T2-02M |
A22L-G[]-T2-02A |
|
|
КНОПОЧНЫЕ ПЕРЕКЛЮЧАТЕЛИ OMRON A22
С ПОДСВЕТКОЙ (КВАДРАТНОГО ТИПА) |
Механизм |
Без фиксации |
С фиксацией |
Illumination Цвет |
Appearance |
Выход |
Подсветка |
Рабочее
напряжение |
Set |
Set |
Квадратная/Projection type
LED Подсветка
(without Voltage
Красныйuction Unit)
A22L-C
|
Однополюсная НО |
LED |
24 VAC/
VDC |
A22L-C[]-24A-10M |
A22L-C[]-24A-10A |
R (красный)
Y (желтый)
G (зеленый)
W (белый)
A (синий) |
Однополюсная НЗ |
A22L-C[]-24A-01M |
A22L-C[]-24A-01A |
Однополюсная НО +
Однополюсная НЗ |
A22L-C[]-24A-11M |
A22L-C[]-24A-11A |
Однополюсная НО +
Однополюсная НО |
A22L-C[]-24A-20M |
A22L-C[]-24A-20A |
Однополюсная НЗ +
Однополюсная НЗ |
A22L-C[]-24A-02M |
A22L-C[]-24A-02A |
Квадратная/Projection type LED
voltage-красныйuction Подсветка
(with Voltage Красныйuction Unit)
A22L-C
|
Однополюсная НО |
100 VAC |
A22L-C[]-T1-10M |
A22L-C[]-T1-10A |
200 VAC |
A22L-C[]-T2-10M |
A22L-C[]-T2-10A |
Однополюсная НЗ |
100 VAC |
A22L-C[]-T1-01M |
A22L-C[]-T1-01A |
200 VAC |
A22L-C[]-T2-01M |
A22L-C[]-T2-01A |
Однополюсная НО +
Однополюсная НЗ |
100 VAC |
A22L-C[]-T1-11M |
A22L-C[]-T1-11A |
200 VAC |
A22L-C[]-T2-11M |
A22L-C[]-T2-11A |
Однополюсная НО +
Однополюсная НО |
100 VAC |
A22L-C[]-T1-20M |
A22L-C[]-T1-20A |
200 VAC |
A22L-C[]-T2-20M |
A22L-C[]-T2-20A |
Однополюсная НЗ +
Однополюсная НЗ |
100 VAC |
A22L-C[]-T1-02M |
A22L-C[]-T1-02A |
200 VAC |
A22L-C[]-T2-02M |
A22L-C[]-T2-02A |
|
|
Механизм |
Без фиксации |
С фиксацией |
Illumination Цвет |
Appearance |
Выход |
Подсветка |
Рабочее
напряжение |
Set |
Set |
Квадратная/Full-guard type
LED Подсветка
(without Voltage
Красныйuction Unit)
A22L-D
|
Однополюсная НО |
LED |
24 VAC/
VDC |
A22L-D[]-24A-10M |
A22L-D[]-24A-10A |
R (красный)
Y (желтый)
G (зеленый)
W (белый)
A (синий) |
Однополюсная НЗ |
A22L-D[]-24A-01M |
A22L-D[]-24A-01A |
Однополюсная НО +
Однополюсная НЗ |
A22L-D[]-24A-11M |
A22L-D[]-24A-11A |
Однополюсная НО +
Однополюсная НО |
A22L-D[]-24A-20M |
A22L-D[]-24A-20A |
Однополюсная НЗ +
Однополюсная НЗ |
A22L-D[]-24A-02M |
A22L-D[]-24A-02A |
Квадратная/Full-guard type LED
voltage-красныйuction Подсветка
(with Voltage Красныйuction Unit)
A22L-D
|
Однополюсная НО |
100 VAC |
A22L-D[]-T1-10M |
A22L-D[]-T1-10A |
200 VAC |
A22L-D[]-T2-10M |
A22L-D[]-T2-10A |
Однополюсная НЗ |
100 VAC |
A22L-D[]-T1-01M |
A22L-D[]-T1-01A |
200 VAC |
A22L-D[]-T2-01M |
A22L-D[]-T2-01A |
Однополюсная НО +
Однополюсная НЗ |
100 VAC |
A22L-D[]-T1-11M |
A22L-D[]-T1-11A |
200 VAC |
A22L-D[]-T2-11M |
A22L-D[]-T2-11A |
Однополюсная НО +
Однополюсная НО |
100 VAC |
A22L-D[]-T1-20M |
A22L-D[]-T1-20A |
200 VAC |
A22L-D[]-T2-20M |
A22L-D[]-T2-20A |
Однополюсная НЗ +
Однополюсная НЗ |
100 VAC |
A22L-D[]-T1-02M |
A22L-D[]-T1-02A |
200 VAC |
A22L-D[]-T2-02M |
A22L-D[]-T2-02A |
|
|
ЭЛЕМЕНТЫ КНОПОК OMRON A22 |
|
|
КНОПКИ |
КНОПКИ БЕЗ ПОДСВЕТКИ |
Sealing |
IP65
oil-resistant Модельs |
Appearance |
Flat
type
|
Projection type
|
Full-guard type
|
Half-guard type
|
Цвет |
Модель |
Модель |
Модель |
Модель |
Красный |
A22-FR |
A22-TR |
A22-GR |
A22-HR |
Зеленый |
A22-FG |
A22-TG |
A22-GG |
A22-HG |
Желтый |
A22-FY |
A22-TY |
A22-GY |
A22-HY |
Белый |
A22-FW |
A22-TW |
A22-GW |
A22-HW |
Синий |
A22-FA |
A22-TA |
A22-GA |
A22-HA |
Черный |
A22-FB |
A22-TB |
A22-GB |
A22-HB |
Sealing |
IP65
oil-resistant Модельs |
Appearance |
Круглая/Mushroom type
(30-dia. head)
|
Круглая/Mushroom type
(40-dia. head)
|
Квадратная/Projection
type
|
Квадратная/Full-guard
type
|
Цвет |
Модель |
Модель |
Модель |
Модель |
Красный |
A22-SR |
A22-MR |
A22-CR |
A22-DR |
Зеленый |
A22-SG |
A22-MG |
A22-CG |
A22-DG |
Желтый |
A22-SY |
A22-MY |
A22-CY |
A22-DY |
Белый |
A22-SW |
A22-MW |
A22-CW |
A22-DW |
Синий |
A22-SA |
A22-MA |
A22-CA |
A22-DA |
Черный |
A22-SB |
A22-MB |
A22-CB |
A22-DB |
|
|
КНОПКИ С ПОДСВЕТКОЙ |
Sealing |
IP65 |
Appearance |
Projection type
|
Full-guard type
|
Half-guard type
|
Цвет |
Модель |
Модель |
Модель |
Красный |
A22-TR |
A22-GR |
A22-HR |
Зеленый |
A22-TG |
A22-GG |
A22-HG |
Желтый |
A22-TY |
A22-GY |
A22-HY |
Белый |
A22-TW |
A22-GW |
A22-HW |
Синий |
A22-TA |
A22-GA |
A22-HA |
|
|
Sealing |
IP65 |
Appearance |
Квадратная/Projection
type
|
Квадратная/Full-guard
type
|
Цвет |
Модель |
Модель |
Красный |
A22-CR |
A22-DR |
Зеленый |
A22-CG |
A22-DG |
Желтый |
A22-CY |
A22-DY |
Белый |
A22-CW |
A22-DW |
Синий |
A22-CA |
A22-DA |
|
|
ЛАМПЫ ДЛЯ КНОПОК OMRON |
LED (СВЕТОДИОДЫ) |
Рабочее напряжение |
6 V |
12 V |
24 V |
24 V
Super-bright |
Appearance |
LED
light |
Модель |
Модель |
Модель |
Модель |
|
DC |
Красный |
A22-6DR |
--- |
--- |
--- |
Зеленый |
A22-6DG |
--- |
--- |
--- |
Желтый * 2 |
A22-6DY |
--- |
--- |
--- |
Синий |
A22-6DA |
--- |
--- |
--- |
AC |
Красный |
A22-6AR |
--- |
--- |
--- |
Зеленый |
A22-6AG |
--- |
--- |
--- |
Желтый * 2 |
A22-6AY |
--- |
--- |
--- |
Синий |
A22-6AA |
--- |
--- |
--- |
AC and DC |
Красный |
--- |
A22-12AR |
A22-24AR |
A22-24ASR |
Зеленый |
--- |
A22-12AG |
A22-24AG |
A22-24ASG |
Желтый * 2 |
--- |
A22-12AY |
A22-24AY |
A22-24ASY |
Синий |
--- |
A22-12AA |
A22-24AA |
A22-24ASA |
|
|
ЛАМПЫ НАКАЛИВАНИЯ |
Appearance
|
Рабочее
напряжение |
5 VAC/VDC |
12 VAC/VDC |
24 VAC/VDC |
A22-5 |
A22-12 |
A22-24 |
|
|
КОНТАКТЫ |
БЕЗ МОДУЛЯ ПОНИЖЕНИЯ НАПРЯЖЕНИЯ |
Classification
Appearance |
Non-lighted
|
Lighted
|
Механизм |
Momentary |
Alternate |
Momentary |
Alternate |
Contacts |
Модель |
Модель |
Модель |
Модель |
Standard
load |
Однополюсная НО |
A22-10M |
A22-10A |
A22L-10M |
A22L-10A |
Однополюсная НЗ |
A22-01M |
A22-01A |
A22L-01M |
A22L-01A |
Однополюсная НО + Однополюсная НЗ |
A22-11M |
A22-11A |
A22L-11M |
A22L-11A |
Однополюсная НО + Однополюсная НО |
A22-20M |
A22-20A |
A22L-20M |
A22L-20A |
Однополюсная НЗ + Однополюсная НЗ |
A22-02M |
A22-02A |
A22L-02M |
A22L-02A |
|
|
С МОДУЛЕМ ПОНИЖЕНИЯ НАПРЯЖЕНИЯ |
Classification
Appearance |
110 VAC,
Lighted
|
220 VAC,
Lighted
|
Механизм |
Momentary |
Alternate |
Momentary |
Alternate |
Contacts |
Модель |
Модель |
Модель |
Модель |
Standard
load |
Однополюсная НО |
A22L-10M-T1 |
A22L-10A-T1 |
A22L-10M-T2 |
A22L-10A-T2 |
Однополюсная НЗ |
A22L-01M-T1 |
A22L-01A-T1 |
A22L-01M-T2 |
A22L-01A-T2 |
Однополюсная НО + Однополюсная НЗ |
A22L-11M-T1 |
A22L-11A-T1 |
A22L-11M-T2 |
A22L-11A-T2 |
Однополюсная НО + Однополюсная НО |
A22L-20M-T1 |
A22L-20A-T1 |
A22L-20M-T2 |
A22L-20A-T2 |
Однополюсная НЗ + Однополюсная НЗ |
A22L-02M-T1 |
A22L-02A-T1 |
A22L-02M-T2 |
A22L-02A-T2 |
|
|
АКСЕССУАРЫ |
Item |
Appearance |
Classification |
Модель |
Remarks |
Switch
Blocks |
|
Однополюсная НО |
Standard
load |
A22-10 |
Order Switch Blocks to add an Однополюсная НО (A22-10) or
Однополюсная НЗ
(A22-01) Switch Block (for standard loads) or to replace a
Switch Block. |
Microload |
A22-10S |
Однополюсная НЗ |
Standard
load |
A22-01 |
Microload |
A22-01S |
|
DPST-NO |
Standard
load |
A22-20 |
Microload |
A22-20S |
DPST-NC |
Standard
load |
A22-02 |
Microload |
A22-02S |
Однополюсная НО + Однополюсная НЗ |
Standard
load |
A22-11S |
Microload |
A22-11S |
Lamp
Sockets |
|
Direct
Подсветка |
A22-TN |
|
Voltage-красныйuction Подсветка |
110 VAC |
A22-T1 |
Used when changing the Подсветка method.
(LED only) |
220 VAC |
A22-T2 |
Mounting
Latches |
|
For
momentary Модельs |
A22-3200 |
Provided as standard. Order Mounting Latches only when
mounting Switch Blocks or Lamp Sockets that are purchased
individually. |
For
alternate Модельs |
A22-3210 |
Legend
Plate
Frames |
Standard
size |
|
With Snap-in Legend Plate (Without text) |
Белый |
A22Z-3321 |
Snap-in Legend Plate is acrylic. |
Красный |
A22Z-3322 |
Черный |
A22Z-3323 |
Without Snap-in Legend Plate |
A22Z-3320 |
Large
size |
|
With Snap-in Legend Plate (Without text) |
Белый |
A22Z-3331 |
Snap-in Legend Plate is acrylic. |
Красный |
A22Z-3332 |
Черный |
A22Z-3333 |
Without Snap-in Legend Plate |
A22Z-3330 |
Lock Ring |
|
Круглая |
A22Z-3360 |
This Lock Ring is used when a more secure lock feature is
requiкрасный. |
Metallic
Bezel Rings |
|
For flat or projection Модельs |
A22Z-3580 |
Replace with the standard Модель.
Material: nickel-plated zinc
Cannot be used with the M22. |
For
full-guard Модельs |
A22Z-3582 |
Sealing
Caps |
|
For flat
Модельs |
A22Z-3600F |
Used to prevent dust or water from entering the Механизм
Unit (Pushbutton, etc.).
Цвет: opaque
Material: silicon |
For
projection Модельs |
A22Z-3600T |
For
full-guard Модельs |
A22Z-3600G |
Цвет Caps |
|
Красный |
A22Z-30TR |
Used for changing the Pushbutton Цвет of the (Круглая)
Pushbutton Switches.
Cannot be used, however, with Half-guard Switches. |
Зеленый |
A22Z-30TG |
Желтый |
A22Z-30TY |
Белый |
A22Z-30TW |
Синий |
A22Z-30TA |
Caps |
For A22 |
|
For projection, full-guard, or half-guard Модельs |
A22Z-3490 |
Material:
polycarbonate resin |
For M22 |
For Круглая
Модельs |
A22Z-3495 |
Three-throw
Spacer |
|
--- |
A22Z-3003 |
Used when mounting three Nonlighted Switches. Cannot be used
with Alternate, Emergency Stop, Knob-type Selector, Key-type
Selector, or Mushroom-type Switches. |
Hole Plug |
|
Круглая |
A22Z-3530 |
Can be plugged into pre-cut panel holes for future
expansion.
The Цвет
is черный. |
Control
Boxes
(Enclosures) |
|
One hole |
Exclusively
for A22 |
A22Z-B101 |
For those designed exclusively for A22, DPST-NO or DPST-NC
Switches cannot be used.
A3T-compatible Control Boxes, A22-series alternate Механизм
Модельs, and DPST-NO, DPST-NC, and Однополюсная НО +
Однополюсная НЗ contacts
cannot be used.
Material: Polycarbonate resin |
Compatible
with A3T |
A22Z-B201 |
One hole, желтый box
(for emergency stop) |
Exclusively
for A22 |
A22Z-B101Y |
Compatible
with A3T |
A22Z-B201Y |
Two holes |
Exclusively
for A22 |
A22Z-B102 |
Compatible
with A3T |
A22Z-B202 |
Three holes |
Exclusively
for A22 |
A22Z-B103 |
Compatible
with A3T |
A22Z-B203 |
Connectors |
|
Applicable
cable diameter (mm) |
7 to 9 dia. |
A22Z-3500-1 |
Plastic connector used to extend a cable from the Switch
Box. |
9 to 11 dia. |
A22Z-3500-2 |
Item |
Appearance |
Classification |
Модель |
Remarks |
25-dia.
Ring |
|
--- |
A22Z-R25 |
Use when mounting to a panel with
a 25-dia. hole. For details, refer to datasheet.
Since this is not attached to the main body, order
separately. |
30-dia.
Resin Attachment |
|
Круглая |
A22Z-A30 |
Use when mounting to a panel with a 30-dia. hole. |
Lock Plate |
|
--- |
A22Z-3380 |
Use to fix the lever on the Switch. |
Simple
Protective
Cover |
|
--- |
A22Z-3700 |
Prevents foreign matter entering
into the Switch from the back of the panel. |
|
|
Item |
Appearance |
Classification |
Модель |
Remarks |
Snap-in
Legend Plates |
Standard
size |
|
Without
text |
Черный |
A22Z-3443B |
Attached to the Standard-size Legend Plate Frame.
Material: Acrylic |
Красный |
A22Z-3443R |
Белый |
A22Z-3443W |
Transparent |
A22Z-3443C |
With text |
Белый text on красный backgКруглая |
|
A22Z-3443R-2 |
STOP |
A22Z-3443R-4 |
STOP |
A22Z-3443R-J4 |
Черный text on красный backgКруглая |
EMERGENCY
STOP |
A22Z-3443R-J1 |
Белый text on черный backgКруглая |
| |
A22Z-3443B-1 |
START |
A22Z-3443B-3 |
ON |
A22Z-3443B-5 |
OFF |
A22Z-3443B-6 |
UP |
A22Z-3443B-7 |
DOWN |
A22Z-3443B-8 |
POWER ON |
A22Z-3443B-9 |
OFF-ON |
A22Z-3443B-10 |
AUTO |
A22Z-3443B-J1 |
MANUAL |
A22Z-3443B-J2 |
START |
A22Z-3443B-J3 |
RESET |
A22Z-3443B-J4 |
ON |
A22Z-3443B-J5 |
OFF |
A22Z-3443B-J6 |
POWER ON |
A22Z-3443B-J7 |
RUN |
A22Z-3443B-J8 |
UP |
A22Z-3443B-J9 |
DOWN |
A22Z-3443B-J10 |
OFF-ON |
A22Z-3443B-J11 |
MANUAL-AUTO |
A22Z-3443B-J12 |
REVERSE-FORWARD |
A22Z-3443B-J13 |
CLOSE-OPEN |
A22Z-3443B-J14 |
MANUAL OFF
AUTO |
A22Z-3443B-J15 |
Large size |
|
Without
text |
Черный |
A22Z-3453B |
Used as an Emergency Stop Switch Legend Plate.
Material: Acrylic |
Красный |
A22Z-3453R |
Белый |
A22Z-3453W |
Transparent |
A22Z-3453C |
For
Emergency Stop Switch |
|
Черный text on желтый backgКруглая |
60-dia. Круглая plate with черный letters on a желтый
backgКруглая |
A22Z-3466-1 |
EMERGENCY STOP is engraved on the plate. Used as an
Emergency Stop Switch Legend Plate |
90-dia. Круглая plate with черный letters on a желтый
backgКруглая |
A22Z-3476-1 |
No print (Круглая) |
A22Z-3460 |
After printing on a film, affix to the indicator plate of
the Lighted Pushbutton Switch.
(The back is coated with adhesive.) |
Character
Films |
|
Character
print
(Круглая) |
| |
A22Z-3460-1 |
|
A22Z-3460-2 |
START |
A22Z-3460-3 |
STOP |
A22Z-3460-4 |
No print (Квадратная) |
A22Z-3480 |
|
|
ИНСТРУМЕРТЫ |
Item |
Appearance |
Classification |
Модель |
Remarks |
Lamp
Extractor |
|
--- |
A22Z-3901 |
Rubber tool used to easily replace Lamps |
Tightening
Wrench |
|
--- |
A22Z-3905 |
Used to tighten mounting nuts from the back of the panel and
to replace the cap of the Lighted Emergency Switch. |
Cap
Tightening Tool |
|
--- |
A22Z-3908 |
Used for replacing the cap of the Half-guard Pushbutton
Switch. |
Cap Puller |
|
--- |
A3PJ-5080 |
Used for removing the cap from the Pushbutton of the
Квадратная
Lighted Pushbutton Switch. |
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON A22 |
Технические данные
(English) OMRON A22 (1 920 kb) |
НАЗАД
>>> |
